LED-Rohrleuchte Ø 100 und 133 für Industrieumgebungen explosionsgefährdete Bereiche (ATEX) 2, 21, 22

Wer glaubt, dass Leuchten für explosionsgefährdete Bereiche (ATEX) schwer und kompliziert zu montieren sind, für den ist die Rohrleuchte Jamin für explosionsgefährdete Zonen der Gegenbeweis. Sie ist montagefreundlich, zu 100 % reparabel und nachrüstbar. Sie ist dauerhaft dicht, sehr korrosions- und UV-beständig und geeignet für explosionsgefährdete Bereiche (ATEX) 2 und 21/22.

Die Rohrleuchte Jamin erfüllt die extremen Anforderungen vonexplosionsgefährdeten Bereichen (ATEX).

Chemische Belastung und Dichtheit

Korrosive Substanzen, Säuredämpfe

Öle und Kohlenwasserstoffe

UV-Strahlung und Witterungseinflüsse

Hochdruckreinigung

Hygienevorschriften nach IFS, BRC und HACCP

Thermische, mechanische und elektrische Belastungen

Dauerbetrieb bis 35 °C

Wiederholtes Ein- und Ausschalten

Heftige mechanische Stöße

Wenig Gewicht, höchste Robustheit

Robustheit und geringes Gewicht in perfekter Kombination: wenn die Schutzarten für explosionsgefährdete Bereiche (ATEX) intelligent gewählt und leichtere Komponenten in einem gewichtsoptimierten Sammode-Gehäuse verwendet werden, kommt ein Produkt dabei heraus, das wesentlich handlicher als die Konkurrenzmodelle ist und somit mehr Komfort bietet.

Leicht zu montieren

Sammode hat an alles gedacht! Versionen mit zwei Kabeleinführungen, mit Anschlussmöglichkeit auf einem praktischen herausziehbarer Geräteträger (patentiertes SLIDE©-System). Oder eine vorverdrahtete Version mit abziehbarem ATEX-Kabel, wodurch die Arbeitszeit vor Ort reduziert wird und kein Teil verloren gehen kann.

Hygiene und Sicherheit für Ihre explosionsgefährdeten Bereiche (ATEX)

Ultimative Dichtheit IP68, IP69K: dank dreifach abgedichteter Dichtungen und einem homogenen Klemmsystem durch eine Mittelschraube, die so konzipiert sind, dass sie dem Eindringen von Feuchtigkeit, Feinstaub und dem Abspritzen mit einem Hochdruckreiniger standhalten. Hygiene und Sicherheit überall und für lange Zeit!

Stoßfest und korrosionsbeständig

Die Außenseiten aus Edelstahl und dem Gehäuse aus koextrudiertem Polycarbonat-PMMA sind extrem widerstandsfähig gegenüber Laugen und Säuredämpfe, aber auch stoßfest (IK10) und UV-beständig.

Gelassenheit und Energieeinsparungen garantiert

Hocheffiziente LED-Komponenten, die allen Umgebungsbedingungen standhalten. Denn gutes, nachhaltiges Licht spart nach wie vor enorme Betriebskosten.

Optionale Ersatzbeleuchtung für 1 Stunde mit langlebigen Akkus

Dieses Modell verfügt über eine optionale Ersatzbeleuchtungsfunktion für erhöhte Sicherheit. Bei einem Stromausfall übernimmt das Notlicht-Treiber mit den integrierten Lithium-Ionen-Akkus bis zu 1 Stunde lang die Stromversorgung: Diese Akkus sind leichter, liefern mehr Leistung und halten länger.

Anwendungen, beleuchtet von der Leuchte Jamin

  • Pharmazeutische Industrie: Beleuchtung von Lagerzonen für Chemikalien
  • Sägewerk: Beleuchtung von Sägestationen und Mahlwerken
  • Verarbeitende Industrie: Beleuchtung der Lackierbereiche

  • Kläranlage: Beleuchtung der Klärbecken
  • Raffinerie: Allgemeinbeleuchtung
  • Biomasse-Heizwerk: Beleuchtung der Außenanlagen

  • Brioche-Produkte: Beleuchtung der Mehllager
  • Mälzerei: Beleuchtung für Getreidesilos
  • Brennerei: Beleuchtung der Fasslagerräume

  • Hafenterminal: Beleuchtung der Kohlesilos
  • Busdepots: Beleuchtung der Portalkrane
  • Tankstelle: Beleuchtung der Nebengebäude

Unter echten Bedingungen hergestellt

Unsere Leistungen

In Frankreich entwickelt und hergestellt

Das Produkt wird in Frankreich entwickelt und in einem kurzen Kreislauf gefertigt, wobei hauptsächlich nachhaltige Komponenten und Materialien aus Europa verwendet werden. Jede Leuchte wird von uns gefertigt, zusammengebaut und kontrolliert, so dass die Rückverfolgbarkeit lückenlos gesichert ist.

8 Jahre Garantie unter härtesten Bedingungen

Das Produkt wurde von einem unabhängigen Labor für Ex-Bereich mit Explosionsrisiko durch Gas 2 und Ex-Bereich mit Explosionsrisiko durch Staub 21, 22 zertifiziert. Einzigartig auf dem Markt ist die 8-Jahres-Garantie, die auch bei Dauerbetrieb im 24/7-Betrieb bei der maximalen Betriebstemperatur des Produkts gültig ist.

Vollständig vor Ort reparierbar und nachrüstbar

Anders als Wegwerfprodukte sind Leuchten von Sammode modular aufgebaut. So können Sie die neuesten Technologien integrieren, indem Sie nur die benötigten Teile austauschen!

Hauptreferenzen und Downloads

Produktbroschüre

Eulumdat (LDT)

Gebrauchsanleitung

Zertifikat
Alle herunterladen

Ausführung mit 2 Kabelverschraubung

CRI80, 4000K

Ø (mm)Lichtstrom (lm)L (mm)BezeichnungArtikel-Nr.Watt Datenblatt Plan STEP DS .TXT Alles herunterladen
100 1850 708 JAM100 12H840 POME 213 BRS 19875100 15 Datenblatt Plan STEP DS .TXT Alles herunterladen
100 2775 1018 JAM100 13H840 POME 213 BRS 19875200 22 Datenblatt Plan STEP DS .TXT Alles herunterladen
100 3700 1318 JAM100 14H840 POME 213 BRS 19875359 28 Datenblatt Plan STEP DS .TXT Alles herunterladen
100 4625 1618 JAM100 15H840 POME 213 BRS 19875300 34 Datenblatt Plan STEP DS .TXT Alles herunterladen
133 5550 995 JAM133 23H840 POME 213 BRS 19885100 43 Datenblatt Plan STEP DS .TXT Alles herunterladen
133 7400 1295 JAM133 24H840 POME 213 BRS 19885257 57 Datenblatt Plan STEP DS .TXT Alles herunterladen
133 9250 1595 JAM133 25H840 POME 213 BRS 19885120 71 Datenblatt Plan STEP DS .TXT Alles herunterladen

Ausführung mit 1 Kabelverschraubung

CRI80, 4000K

Ø (mm)Lichtstrom (lm)L (mm)BezeichnungArtikel-Nr.Watt Datenblatt Plan STEP DS .TXT Alles herunterladen
100 1850 708 JAM100 12H840 POME 113 BRS 19870020 15 Datenblatt Plan STEP DS .TXT Alles herunterladen
100 2775 1018 JAM100 13H840 POME 113 BRS 19870040 22 Datenblatt Plan STEP DS .TXT Alles herunterladen
100 3700 1318 JAM100 14H840 POME 113 BRS 19875358 28 Datenblatt Plan STEP DS .TXT Alles herunterladen
100 4625 1618 JAM100 15H840 POME 113 BRS 19870060 34 Datenblatt Plan STEP DS .TXT Alles herunterladen
133 5550 995 JAM133 23H840 POME 113 BRS 19880020 43 Datenblatt Plan STEP DS .TXT Alles herunterladen
133 7400 1295 JAM133 24H840 POME 113 BRS 19885256 57 Datenblatt Plan STEP DS .TXT Alles herunterladen
133 9250 1595 JAM133 25H840 POME 113 BRS 19880040 71 Datenblatt Plan STEP DS .TXT Alles herunterladen

Abziehbares Kabel Atex

Vorverkabelung mit H07RN-F Gummischlauchleitung und PNCX-Steckverbinder von Marechal®. Separat zu bestellende Leistung.

Länge Kabel (m)BezeichnungArtikel-Nr. Datenblatt Plan STEP DS .TXT Alles herunterladen
0,1 CABL HO7RNF-BK ATEX-PLUG 0.1M 3G1.5 CAB0141 Datenblatt Plan STEP DS .TXT Alles herunterladen
1 CABL HO7RNF-BK ATEX-PLUG 1M 3G1.5 CAB0130 Datenblatt Plan STEP DS .TXT Alles herunterladen
3 CABL HO7RNF-BK ATEX-PLUG 3M 3G1.5 CAB0143 Datenblatt Plan STEP DS .TXT Alles herunterladen

Kabeleinführungen

1 Kabelverschraubunge

Polyamid Aufnahmekapazität Ø8-13 mm 113
Polyamid Aufnahmekapazität Ø10-15 mm 116
Vernickeltem Messing Aufnahmekapazität Ø5-14 mm 113LN

2 Kabelverschraubungen, wovon eine verschlossen ist

Polyamid Aufnahmekapazität Ø8-13 mm 213
Polyamid Aufnahmekapazität Ø10-15 mm 216
Vernickeltem Messing Aufnahmekapazität Ø5-14 mm 213LN

Bandschellen

Verstärkte Bandschellen mit Schnellverschluss BRS
Verstärkte Bandschellen mit Innensechskantschraube BRV

Material

Gehäuse aus Polycarbonat PO
Gehaüse mit hoher chemischer Beständigkeit aus coextrudiertes Polycarbonat / PMMA POME
Endkappen und Bandschellen aus rostfreiem Edelstahl V2A -
Endkappen und Bandschellen aus rostfreiem Edelstahl V4A MR

Farbtemperatur

3000K 830
4000K 840

Lichtsteuerung

Dimmung über DALI 2-Protokoll RD

Ersatzbeleuchtung

Integriertes Notaggregat für 1h Autonomie. Langlebiger LiFePO4-Akku (für Länge ≥ 995mm) Tmax=30°C S1H
Vorverkabelung mit H07-RNF Kabel und IP67/69 abziehbares PNCX-Steckverbinder von Marechal®
Länge nach Wahl (6m max), 3 order 5 Leiter :  kontaktieren Sie uns
Kit für VdS-Konformität
2 Aufsätze 20 cm Edelstahl V2A PU44277
2 Aufsätze 20 cm Edelstahl V4A PU47378
2 Aufsätze 5 cm Edelstahl V2A PU44278
2 Aufsätze 5 cm Edelstahl V4A PU45880

Technische Spezifikationen

Leuchtmittel
  • Ausbaubares LED-Modul mit hoher Effizienz (CRI>80, 3 SDCM)
  • 70 000 h L80/B10 bei maximaler Raumtemperatur
  • Photobiologische Gefährdung : keine (RG0)
Optik
  • Spezielle satinierte, lichtstreuende Primäroptik
Wärmemanagement
  • Alu-Kühlkörper
Elektronik
  • Treiber mit Konstantstromausgang
  • Elektronik kompatibel mit zentraler Quelle
Netzspannung
  • 220-240V ±10% 0/50/60Hz
Schutzklasse
  • Klasse I
Betriebstemperatur
  • -20°C bis +35°C

Anschluss
  • Durch Kabelverschraubung ATEX aus Polyamid für Kabel Ø8 - 13 mm
  • Ausführung mit 1 Kabelverschraubung : über steckbare Klemmenleiste 3x2,5 mm²
  • Ausführung mit 2 Kabelverschraubung : über zweistufige steckbare Klemmenleiste 5x2,5mm²
Befestigung
  • 2 verstärkte V2A Edelstahlbandschellen mit Schnallenverschluss, lässt Ausrichtung von 360° zu
Wartung LED-Engine
  • LED-Module und Treiber leicht ausbaubar
  • Öffnung in explosionsfähiger Umgebung nur bei Spannungsfreiheit
  • Wartung durch Entfernen der Endkappe und Verschieben der geführten Getriebeplatte (Slide©)

Gehäuse
  • Aus Polycarbonat mit außenliegender coextrudierter Schicht aus PMMA zum Schutz gegen UV-Strahlen, Reinigungsmittel und Kohlenwasserstoffe
Bandschellen und Endkappen
  • Rostfreier Edelstahl V2A
Dichtungen
  • EPDM
Konstruktionsprinzip
  • Gehäuse aus einem Stück, mit verstärkter Dichtigkeit

ATEX / IECEx
  • IEC 60079-0, IEC 60079-15, IEC 60079-31
Kennzeichnung
  • II 3G Ex ec IIC T4 Gc - II 2D Ex tb IIIC T70°C Db IP66/IP68
Abdichtung
  • IP66, IP68, IP69K
IK-Stoßfestigkeit
  • IK10
Feuerfestigkeit
  • 650°C
Vibrationsbeständigkeit
  • Erfüllt die strengen Anforderungen der EN 60598-1 (Prüfungen nach IEC 60068-2-6)

Durchmesser 100
Durchmesser 133

Das könnte Sie auch interessieren

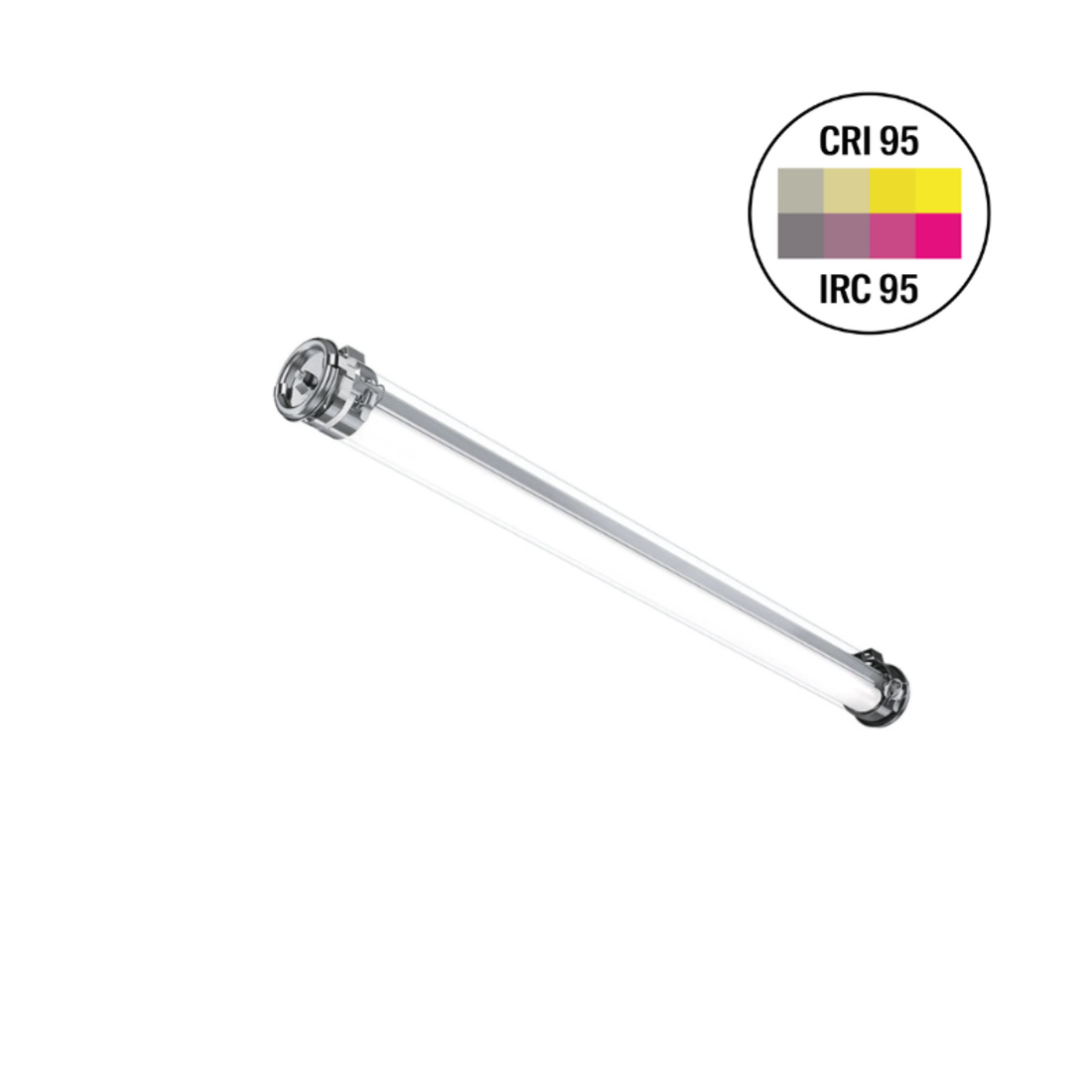

Boyle
