Hochtemperatur-LED-Rohrleuchte Ø 133 für industrielle Extrembedingungen

Die JOULE X-Heat ist für Anwendungen mit hohen Temperaturen bestimmt und in zwei Versionen erhältlich: bis 70 °C mit 100 % integrierter Elektronik und bis 85 °C für das Modell mit versetztem Treiber. Seine speziell kalibrierte LED-Quelle, die durch ein wasserdichtes, gegenüber Temperaturschwankungen unempfindliches Gehäuse geschützt ist, bietet Ihnen erhebliche Einsparungen bei den Energie- und Wartungskosten in den extremsten Industrieprozessen, wo sich der Mensch kaum hintraut.

Die Rohrleuchte Joule X-Heaterfüllt die Anforderungen, die mit extremen Temperaturen bis 85 °C verbunden sind.

Chemische Belastung und Dichtheit

Korrosive Substanzen, Säuredämpfe

Öle und Kohlenwasserstoffe

Extreme Staubbelastung und Verschmutzung

Feuchtigkeit in allen Formen

Hochdruckreinigung

Sehr heiße, feuchte oder trockene Atmosphäre

Thermische, mechanische und elektrische Belastungen

Dauerbetrieb bis 85 °C

Starke Temperaturschwankungen

Spannungsspitzen bis zu 4 kV, Überspannungen

Heftige Stöße

Wiederholte starke Vibrationen

Erwiesene Langlebigkeit im Falle von intensiver Nutzung bei 85 °C

Robustes Gehäuse, dicht durch axiale Klemmung mit hitzebeständigen Silikondichtungen, genau bemessene Elektronik und optimiertes Temperaturverhalten. In dieser LED-Rohrleuchte für extreme Umgebungen steckt unser geballtes Können, sie ist außergewöhnlich zuverlässig und langlebig, sogar im 24/7-Betrieb bei 85°C.

Integrierte oder versetzte Elektronik, Plug & Play-Installation

Bis zu einer Umgebungstemperatur von 70°C wird die Joule X-Heat mit einer langlebigen LED-Elektronik angeboten, die zu 100 % in das Gehäuse integriert ist und Ihnen erhebliche Energie- und Wartungskosteneinsparungen bietet. Für Anwendungen zwischen 70°C und 85°C hat Sammode ein spezielles Modell mit versetztem Geräteträger entwickelt, mit dem der Treiber außerhalb der heißen Zone platziert werden kann. Und da ein Eingriff unter extremen Bedingungen in Rekordzeit erfolgen muss, können wir das Rohrleuchtengehäuse mit einer Steckerverbindung mit Schnellverriegelung ausstatten, die speziell aufgrund ihrer hohen thermischen und mechanischen Widerstandsfähigkeit ausgewählt wurde.

Absolut und dauerhaft dicht

Ob Feinstaub, Hochdruckstrahl, korrosive Substanzen...dank dreifach abgedichteter Dichtungen und einer gleichmäßigen Klemmung durch eine Mittelschraube (Screw©-System) bleibt das Gehäuse auch bei starken Temperaturschwankungen absolut hermetisch. IP68, IP69K, überall und für lange Zeit!

Beständigkeit gegen Stöße und thermische Schwankungen

Ihre Außenteile komplett aus Edelstahl verleihen zusammen mit einem äußerst robusten Gehäuse dem Sammode-Gehäuse eine außergewöhnliche Widerstandsfähigkeit gegen mechanische Stöße (IK10) und korrosive Umgebungen. Die Verriegelungsvorrichtung (Screw©-System) macht sie unempfindlich gegenüber Temperaturschwankungen und verhindert das Risiko, dass Teile undicht werden oder verloren gehen. Sie trägt somit zur Einhaltung von IFS, BRC und HACCP in einem Lebensmittelbetrieb bei.

Installierte Leistung geteilt durch 3 und Wartung!

Im Gegensatz zu Leuchtstofflampen können langlebige LEDs, die gut integriert und kalibriert sind, auch bei hoher Temperatur voll funktionsfähig bleiben. Mit unseren X-HEAT-Modellen können Sie ein spektakuläres Ergebnis erzielen: Volle Lichtleistung unmittelbar nach dem Einschalten, so viel Licht wie zwei T8-Röhren und 3 Mal weniger Stromverbrauch!

Anwendungen, beleuchtet von der Leuchte Joule X-Heat

  • Papierfabrik: Beleuchtung von Trocknungsanlagen
  • Stahlwerk: Beleuchtung der Warmwalzstraße
  • Glasindustrie: Beleuchtung der Schmelzöfen
  • Emaillierwerk: Beleuchtung des Brennbereichs

  • Kernkraftwerk: Beleuchtung des Maschinenraums
  • Wärmekraftwerk: Kesselbeleuchtung

  • Mälzerei: Beleuchtung der Darre
  • Industrielle Frittieranlage: Beleuchtung der Garbereiche
  • Zentralküche: Abzugshaubenbeleuchtung

Unter echten Bedingungen hergestellt

Unsere Leistungen

In Frankreich entwickelt und hergestellt

Das Produkt wird in Frankreich entwickelt und in einem kurzen Kreislauf gefertigt, wobei hauptsächlich nachhaltige Komponenten und Materialien aus Europa verwendet werden. Jede Leuchte wird von uns gefertigt, zusammengebaut und kontrolliert, so dass die Rückverfolgbarkeit lückenlos gesichert ist.

5 Jahre Garantie unter härtesten Bedingungen

Gültig auch bei Dauergebrauch (24 Stunden am Tag, 7 Tage die Woche) bei der maximalen Gebrauchstemperatur des Produkts. Das ist ein Beweis für unser unermüdliches Engagement an der Seite unserer Kunden!

100 % Demontierbar und reparierbar, direkt vor ort

Selbst nach 15 oder 20 Jahren Nutzung kann jedes Teil, das von uns geliefert wird, problemlos ausgetauscht werden, ohne dass eine Rücksendung ans Werk erforderlich ist. Eine Lichtlösung fürs Leben!

Hauptreferenzen und Downloads

Produktbroschüre

Eulumdat (LDT)

Gebrauchsanleitung

Zertifikat
Alle herunterladen

Version bis 70 °C mit Steckverbindung mit schnelle Verriegelung

CRI80, 4000K. Integriertem LED-Treiber.

Lichtstrom (lm)L (mm)BezeichnungArtikel-Nr.Watt Datenblatt Plan STEP DS .TXT Alles herunterladen
1850 677 JOU133 700 1850-840 POME PS3 SA BRS 32120020 15 Datenblatt Plan STEP DS .TXT Alles herunterladen
2775 987 JOU133 1000 2775-840 POME PS3 SA BRS 32120040 22 Datenblatt Plan STEP DS .TXT Alles herunterladen
3700 1287 JOU133 1300 3700-840 POME PS3 SA BRS 32125055 30 Datenblatt Plan STEP DS .TXT Alles herunterladen
4625 1587 JOU133 1600 4625-840 POME PS3 SA BRS 32120060 37 Datenblatt Plan STEP DS .TXT Alles herunterladen

Version bis 70 °C mit Kabelverschraubung

CRI80, 4000K. Integriertem LED-Treiber.

Lichtstrom (lm)L (mm)BezeichnungArtikel-Nr.Watt Datenblatt Plan STEP DS .TXT Alles herunterladen
1850 677 JOU133 700 1850-840 POME 113 SA BRS 32125018 15 Datenblatt Plan STEP DS .TXT Alles herunterladen
2775 987 JOU133 1000 2775-840 POME 113 SA BRS 32125009 22 Datenblatt Plan STEP DS .TXT Alles herunterladen
3700 1287 JOU133 1300 3700-840 POME 113 SA BRS 32125057 30 Datenblatt Plan STEP DS .TXT Alles herunterladen
4625 1587 JOU133 1600 4625-840 POME 113 SA BRS 32125008 37 Datenblatt Plan STEP DS .TXT Alles herunterladen

Vorverkabelung

Aus Hochtemperaturkabel mit freiem, abgemanteltem Ende. Separat zu bestellende Leistung.

Länge Kabel (m)BezeichnungArtikel-Nr. Datenblatt Plan STEP DS .TXT Alles herunterladen
1 CABL FLAM-RED SHIELD 1M 3G1.5 CAB0219 Datenblatt Plan STEP DS .TXT Alles herunterladen
3 CABL FLAM-RED SHIELD 3M 3G1.5 CAB0220 Datenblatt Plan STEP DS .TXT Alles herunterladen
6 CABL FLAM-RED SHIELD 6M 3G1.5 CAB0221 Datenblatt Plan STEP DS .TXT Alles herunterladen

Version HT bis 85 °C mit Steckverbindung mit schnelle Verriegelung

CRI80, 4000K. Treiber auf versetzter Platine bis einschließlich 50 m.

Lichtstrom (lm)L (mm)BezeichnungArtikel-Nr.Watt Datenblatt Plan STEP DS .TXT Alles herunterladen
1850 677 JOU133 HT 700 1850-840 PO PS3 SA BRS 32125105 16 Datenblatt Plan STEP DS .TXT Alles herunterladen
2775 987 JOU133 HT 1000 2775-840 PO PS3 SA BRS 32125106 23 Datenblatt Plan STEP DS .TXT Alles herunterladen
3700 1287 JOU133 HT 1300 3700-840 PO PS3 SA BRS 32125107 30 Datenblatt Plan STEP DS .TXT Alles herunterladen
4625 1587 JOU133 HT 1600 4625-840 PO PS3 SA BRS 32125108 38 Datenblatt Plan STEP DS .TXT Alles herunterladen

Version HT bis 85 °C mit Kabelverschraubung

CRI80, 4000K. Treiber auf versetzter Platine bis einschließlich 50 m.

Lichtstrom (lm)L (mm)BezeichnungArtikel-Nr.Watt Datenblatt Plan STEP DS .TXT Alles herunterladen
1850 677 JOU133 HT 700 1850-840 PO 113 SA BRS 32125109 16 Datenblatt Plan STEP DS .TXT Alles herunterladen
2775 987 JOU133 HT 1000 2775-840 PO 113 SA BRS 32125110 23 Datenblatt Plan STEP DS .TXT Alles herunterladen
3700 1287 JOU133 HT 1300 3700-840 PO 113 SA BRS 32125111 30 Datenblatt Plan STEP DS .TXT Alles herunterladen
4625 1587 JOU133 HT 1600 4625-840 PO 113 SA BRS 32125112 38 Datenblatt Plan STEP DS .TXT Alles herunterladen

Zwischenverkabelung

Zwischen Rohrleuchte und versetztem Treiber, aus Hochtemperaturkabel. Separat zu bestellende Leistung.

Länge Kabel (m)BezeichnungArtikel-Nr. Datenblatt Plan STEP DS .TXT Alles herunterladen
1 CABL INTER FLAM-RED SHIELD 1M CAB0216 Datenblatt Plan STEP DS .TXT Alles herunterladen
3 CABL INTER FLAM-RED SHIELD 3M CAB0217 Datenblatt Plan STEP DS .TXT Alles herunterladen
6 CABL INTER FLAM-RED SHIELD 6M CAB0218 Datenblatt Plan STEP DS .TXT Alles herunterladen

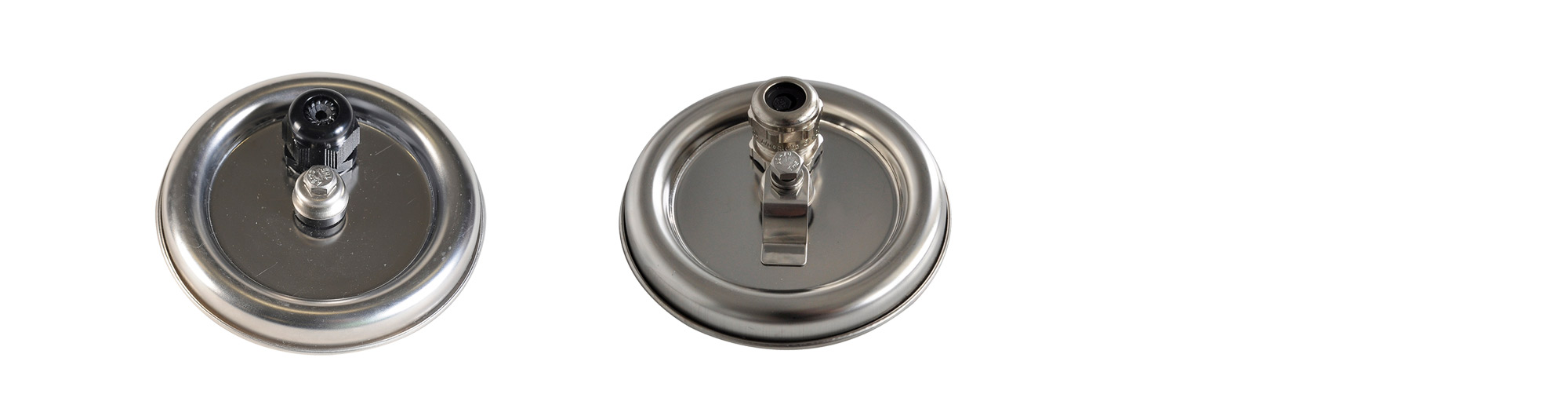

Kabeleinführungen

1 Kabelverschraubunge

Polyamid Aufnahmekapazität Ø5-12mm 113
Polyamid Aufnahmekapazität Ø7-14mm 116
Vernickeltem Messing Aufnahmekapazität Ø5-14 mm 113LN
Edelstahl V4A Aufnahmekapazität Ø7-13mm 113INOX

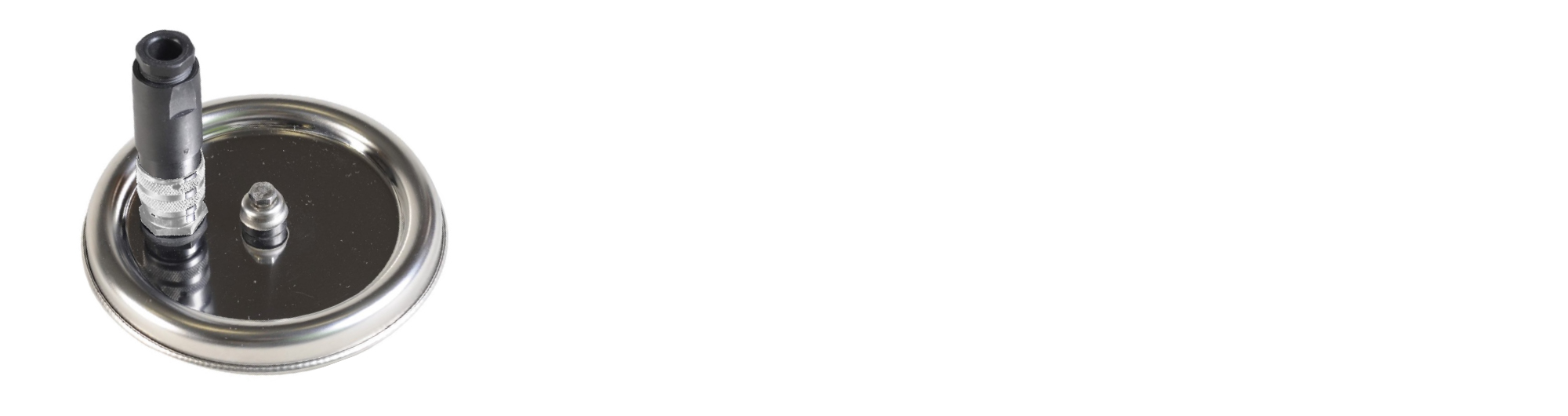

Steckverbindung

Stecker IP68/69K mit schnelle Verriegelung durch geschraubten Ring (Aufnahmekapazität: Ø8 - 10 mm) PS3

Bandschellen

Verstärkte Bandschellen mit Schnellverschluss BRS
Verstärkte Bandschellen mit Innensechskantschraube BRV

Material

Gehäuse aus Polycarbonat PO
Gehaüse mit hoher chemischer Beständigkeit aus coextrudiertes Polycarbonat / PMMA (außer Ausführung HT 85°C) POME
Endkappen und Bandschellen aus rostfreiem Edelstahl V2A -
Endkappen und Bandschellen aus rostfreiem Edelstahl V4A MR

Farbtemperatur

4000K 840
IP65-Gehäuse für die versetzte Treiberplatine (dedizierte HT 85°C-Version)
Ausgestattet mit 2 Polyamid-Kabelverschraubungen Kapazität ø 5-12 mm, aus Polycarbonat, Abmessungen 275x160x90 mm 17500217
Kit für VdS-Konformität
2 Aufsätze 20 cm Edelstahl V2A PU44277
2 Aufsätze 5 cm Edelstahl V2A PU44278

Technische Spezifikationen

Leuchtmittel
  • Auswechselbare Hochleistung LED Module für hohe Temperaturen (IRC>80, 3 SDCM)
  • 50 000 h L80/B50 bei maximaler Raumtemperatur
  • Photobiologische Gefährdung : keine (RG0)
Optik
  • Satiniertes Spezialgehäuse für LEDs
Lichtkomfort
  • UGR ≤ 25
Wärmemanagement
  • Version 70°C : Alu-Kühlkörper
  • Version HT 85°C : LED-Module auf Aluminiumbasis, mit verstärkter Wärmeableitung
Elektronik
  • Driver hohe Zuverlässigkeit mit Konstantstromausgang, mechanisch und thermisch verstärkt
  • Resistenz gegen Überspannung: 320 V AC, 48 Std.
  • Verträgt Spannungsspitzen < 4 kV
  • Elektronik kompatibel mit zentraler Quelle
Netzspannung
  • 198-264V 0/50/60Hz
Schutzklasse
  • Klasse I
Betriebstemperatur
  • Version 70°C : -20°C bis +70°C
  • Version HT 85°C : -20°C bis +85°C

Anschluss
  • Steckverbindung für Kabel Ø 8 bis 10 mm (3 × 1,5 mm²) oder Polyamid-Kabelverschraubung für Kabel Ø 5 bis 12mm, auf Klemmenleiste 3 x 2,5 mm²
  • Version HT 85°C : Abgeschirmtes Kabel dringend empfohlen, um elektromagnetische Störungen in der Leitung zu vermeiden
Befestigung
  • 2 verstärkte V2A Edelstahlbandschellen mit Schnallenverschluss, lässt Ausrichtung von 360° zu
Wartung LED-Engine
  • LED-Module und Treiber leicht ausbaubar
  • Öffnung durch Lösen der 2 Verschlussschrauben, Entfernen der abnehmbaren Endkappe und Abnahme des Geräteträgers

Gehäuse
  • Version 70°C : aus Polycarbonat mit außenliegender coextrudierter Schicht aus Methacrylat zum Schutz gegen UV-Strahlen, Reinigungsmittel und Kohlenwasserstoffe
  • Version HT 85°C : Polycarbonat mit hoher mechanischer und thermischer Festigkeit
Bandschellen und Endkappen
  • Rostfreier Edelstahl V2A
Dichtungen
  • Silikon
Konstruktionsprinzip
  • Gehäuse aus einem Stück, mit verstärkter Dichtigkeit
  • Dauerhaft dicht durch axiale Verschraubung

Abdichtung
  • IP66, IP68, IP69K
IK-Stoßfestigkeit
  • IK10
Feuerfestigkeit
  • Version 70°C : 650°C
  • Version HT 85°C : 960°C
Vibrationsbeständigkeit
  • Erfüllt die strengen Anforderungen der EN 60598-1 (Prüfungen nach IEC 60068-2-6)
