LED-Rohrleuchte, hohe Temperatur, kompakt ø 70 für enge Räume in Industrieumgebungen

Die Leuchte Rankine wurde für die Beleuchtung kleiner Räume inmitten der extremsten Industrieprozesse konzipiert und bringt die LED-Technologie in bisher unerforschte Bereiche. Eine extrem dichte, leistungsstarke und gleichzeitig kompakte Leuchte, die unempfindlich gegen Stöße, elektrische Störungen und Temperaturanstiege bis zu 70°C ist.

Die Leuchte Rankine X-Heat entspricht den extremen Anforderungen, die mit den sehr hohen Temperaturen in engen Industriebereichen verbunden sind.

Chemische Belastung und Dichtheit

Korrosive Substanzen, Säuredämpfe

Öle und Kohlenwasserstoffe

Staubbelastung, Feuchtigkeit

Hochdruckreinigung

Hygienevorschriften nach IFS, BRC und HACCP

Thermische, mechanische und elektrische Belastungen

Dauerbetrieb bei Temperaturen bis 70° C

Wiederholtes Ein- und Ausschalten

Heftige mechanische Stöße

Wiederholte starke Vibrationen

Erwiesene Langlebigkeit im Falle von intensiver Nutzung bei 70 °C

Die RANKINE ist strapazierfähig, kompakt und dank der dreifachen Dichtungsbarriere absolut hermetisch. Sie verkörpert das Know-how von Sammode bei hohen Temperaturen. Das einzigartige Design ihres integrierten Kühlkörpers verleiht ihrer LED-Lichtquelle eine außergewöhnliche Haltbarkeit, selbst im 24/7-Betrieb bei 70° C.

Optimiertes Temperaturverhalten

Die integrierte, thermisch isolierte Elektronik ist spezifisch kalibriert, um die Erwärmung der LED-Module zu begrenzen. Die Struktur aus extrudiertem Aluminium, auf der sie platziert sind, schmiegt sich an die Innenfläche des Gehäuses und optimiert so die Wärmeableitung, um ihre Lebensdauer zu erhalten.

Höchste Dichtheit und sehr langlebige Materialien

Die Dichtheit des Rohrleuchtengehäuses aus koextrudiertem Polycarbonat und PMMA wird durch das Anziehen der Mutter unter der Kabelverschraubung gewährleistet. Dieses Prinzip bewirkt eine homogene Ausdehnung der Dichtung und garantiert eine absolute Dichtheit gegen jede Form von Feuchtigkeit (IP68, IP69K), selbst bei starken Temperaturschwankungen.

Geeignet für die Hygienebedingungen in der Lebensmittelindustrie

Die verstärkten Endkappen und Bandschellen aus Edelstahl und das durch eine PMMA-Koextrusion vor Korrosion geschützte Verbundgehäuse machen die Leuchte besonders widerstandsfähig gegen die in der Lebensmittelindustrie verwendeten Waschmittel, aber auch gegen Säuredämpfe, Öle und Lösungsmittel, die in der Industrie anzutreffen sind.

Stoß- und vibrationsfest

Da das in den engsten Industriebereichen installierte Material zuverlässig und strapazierfähig sein muss, hat Sammode Materialien mit hoher mechanischer Festigkeit, Homogenität und ohne Trennfugen ausgewählt. Das Ergebnis: ein extrem langlebiges IK10-Gehäuse, das stoßfest und unempfindlich gegen Vibrationen ist.

Anwendungen, beleuchtet von der Leuchte Rankine X-Heat

  • Stahlwerke: Beleuchtung der kontinuierlichen Warmwalzstraßen, Zusatzbeleuchtung
  • Papierindustrie: Beleuchtung von Maschinen
  • Emaillierwerk: Beleuchtung von engen Räumen
  • Werkzeugmaschinen: Zusatzbeleuchtung

  • Wärmekraftwerk: Zusatzbeleuchtung

  • Industrielle Wurstherstellung: Beleuchtung der Räucherkammern
  • Industrielle Frittierbetriebe: Beleuchtung des Verarbeitungsprozesses
  • Mälzerei: Beleuchtung von Trocknungsbereichen

  • U-Bahn-Station: Beleuchtung von Rauchabzugsschächten

Unter echten Bedingungen hergestellt

Unsere Leistungen

In Frankreich entwickelt und hergestellt

Das Produkt wird in Frankreich entwickelt und in einem kurzen Kreislauf gefertigt, wobei hauptsächlich nachhaltige Komponenten und Materialien aus Europa verwendet werden. Jede Leuchte wird von uns gefertigt, zusammengebaut und kontrolliert, so dass die Rückverfolgbarkeit lückenlos gesichert ist.

5 Jahre Garantie unter härtesten Bedingungen

Sie ist selbst im 24/7-Dauerbetrieb und bei maximaler Betriebstemperatur des Produkts gültig und zeugt von unserem unermüdlichen Engagement an der Seite unserer Kunden!

Vollständig vor Ort reparierbar und nachrüstbar

Anders als Wegwerfprodukte sind Leuchten von Sammode modular aufgebaut. So können Sie die neuesten Technologien integrieren, indem Sie nur die benötigten Teile austauschen!

Hauptreferenzen und Downloads

Produktbroschüre

Eulumdat (LDT)

Gebrauchsanleitung

Zertifikat
Alle herunterladen

Ausführungen Steckverbindung mit schnelle Verriegelung

CRI80, 4000K

Lichtstrom (lm)L (mm)BezeichnungArtikel-Nr.Watt Datenblatt Plan STEP DS .TXT Alles herunterladen
1650 675 RAN70 12H840 POME PS3 SA 34040020 13 Datenblatt Plan STEP DS .TXT Alles herunterladen
2475 960 RAN70 13H840 POME PS3 SA 34040040 19 Datenblatt Plan STEP DS .TXT Alles herunterladen

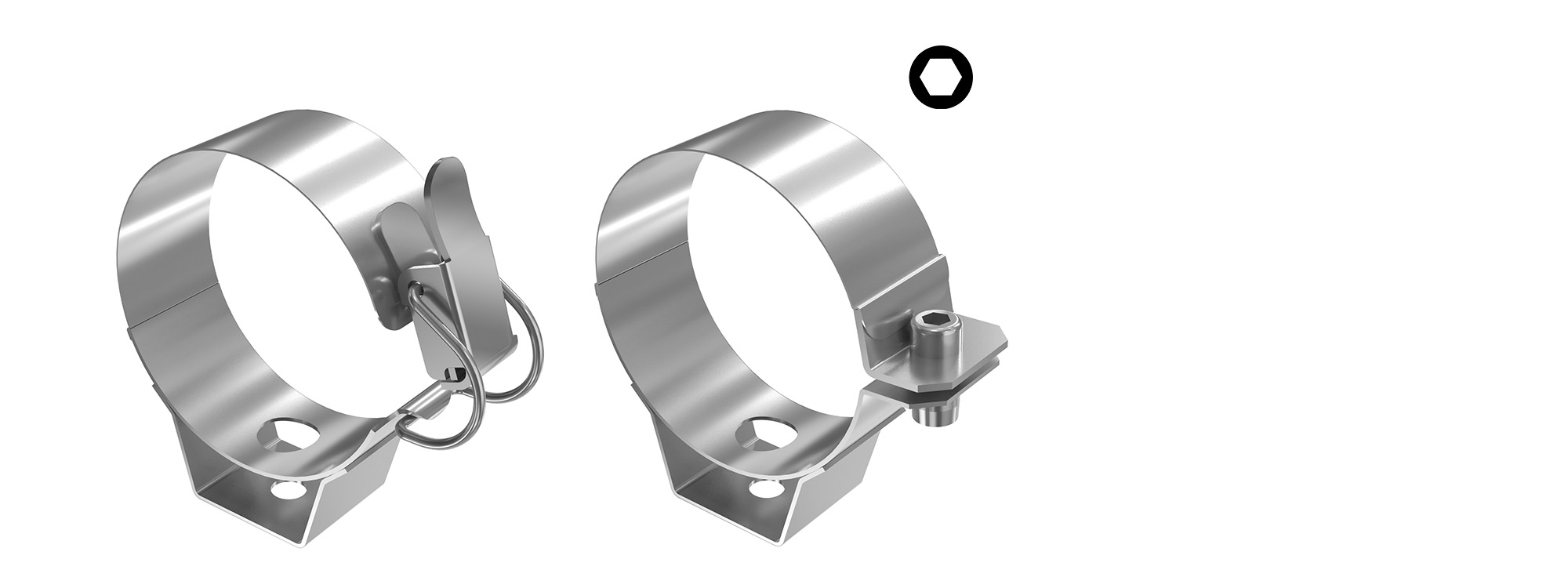

Bandschellen

Verstärkte Bandschellen mit Schnellverschluss -
Verstärkte Bandschellen mit Innensechskantschraube BCV

Material

Gehäuse aus Polycarbonat PO
Gehaüse mit hoher chemischer Beständigkeit aus coextrudiertes Polycarbonat / PMMA POME
Endkappen und Bandschellen aus rostfreiem Edelstahl V2A -
Endkappen und Bandschellen aus rostfreiem Edelstahl V4A MR

Farbtemperatur

3000K 830
4000K 840
5000K 850
Anschlussdose IP68, 4 Ausgänge  (Aufnahmekapazität Ø7-14mm) CP00674
Kit für VdS-Konformität
2 Aufsätze 20 cm Edelstahl V2A PU44277
2 Aufsätze 5 cm Edelstahl V2A PU44278
Vorverkabelung mit 1m H07-RNF Kabel für hohe Temperaturen 3G1,5²
Freies Ende abisoliert CAB0076
Wieland®-Stecker IP68/IP69K (Aufnahmekapazität : Ø10-14mm) CAB0140
Wieland®-Stecker und Y-Steckverbinder für Netzanschluss CAB0146

Technische Spezifikationen

Leuchtmittel
  • Ausbaubares LED-Modul mit hoher Effizienz (CRI>80, 3 SDCM)
  • 50 000 h L80/B50 bei maximaler Raumtemperatur
  • Photobiologische Gefährdung : keine (RG0)
Optik
  • Satiniertes Spezialgehäuse für LEDs
Lichtkomfort
  • UGR ≤ 28
Wärmemanagement
  • Alu-Kühlkörper
Elektronik
  • Driver hohe Zuverlässigkeit mit Konstantstromausgang, mechanisch und thermisch verstärkt
  • Resistenz gegen Überspannung: 320 V AC, 48 Std.
  • Verträgt Spannungsspitzen < 4 kV
  • Elektronik kompatibel mit zentraler Quelle
  • Uneingeschränkt kompatibel mit den TN-, TT- und IT-Neutralsystemen
Netzspannung
  • 198-264V 0/50/60Hz
Schutzklasse
  • Klasse I
Betriebstemperatur
  • -20°C bis +70°C

Anschluss
  • Abziehbarer Stecker für Kabel Ø 8 bis 10 mm (3 × 1,5 mm²)
Befestigung
  • 2 verstärkte V2A Edelstahlbandschellen mit Schnallenverschluss, lässt Ausrichtung von 360° zu
Wartung LED-Engine
  • LED-Module und Treiber leicht ausbaubar
  • Schließen durch Anziehen der Mutter auf der Kabelverschraubung

Gehäuse
  • Aus Polycarbonat mit außenliegender coextrudierter Schicht aus PMMA zum Schutz gegen UV-Strahlen, Reinigungsmittel und Kohlenwasserstoffe
Bandschellen und Endkappen
  • Rostfreier Edelstahl V2A
Dichtungen
  • EPDM
Konstruktionsprinzip
  • Monoblockgehäuse mit erhöhter Dichtigkeit durch radiale Aufweitung der Dichtung

Abdichtung
  • IP66, IP68, IP69K
IK-Stoßfestigkeit
  • IK10
Feuerfestigkeit
  • 650°C
Vibrationsbeständigkeit
  • Erfüllt die strengen Anforderungen der EN 60598-1 (Prüfungen nach IEC 60068-2-6)
