Luminaire tubulaire LED ø100 & 133 pour ambiances industrielles à très basse température

Parce qu'étanchéité et variations de température font rarement bon ménage, Sammode a conçu le Bering, dédié à l'éclairage des tunnels de surgélation et des chambres froides jusqu'à -40°C. Le Bering reste parfaitement hermétique même en cas de forte amplitude thermique ou de nettoyage haute pression.

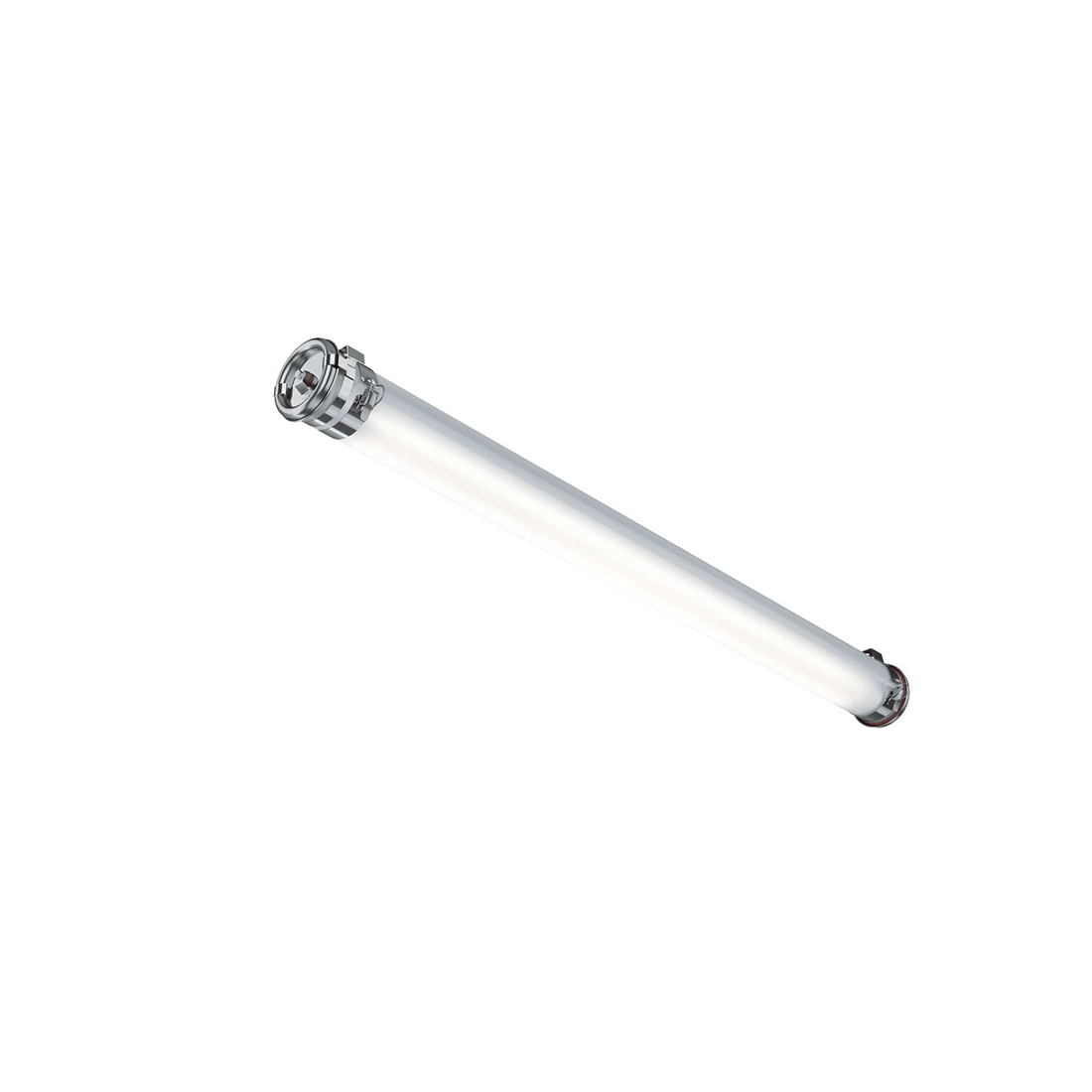

Le luminaire Bering X-Cold répond aux contraintes présentes dans les environnements industriels à très basse température.

Contraintes chimiques et d'étanchéités

Agents corrosifs, vapeurs acides

UV et intempéries

Empoussièrement, humidité

Gel, givre

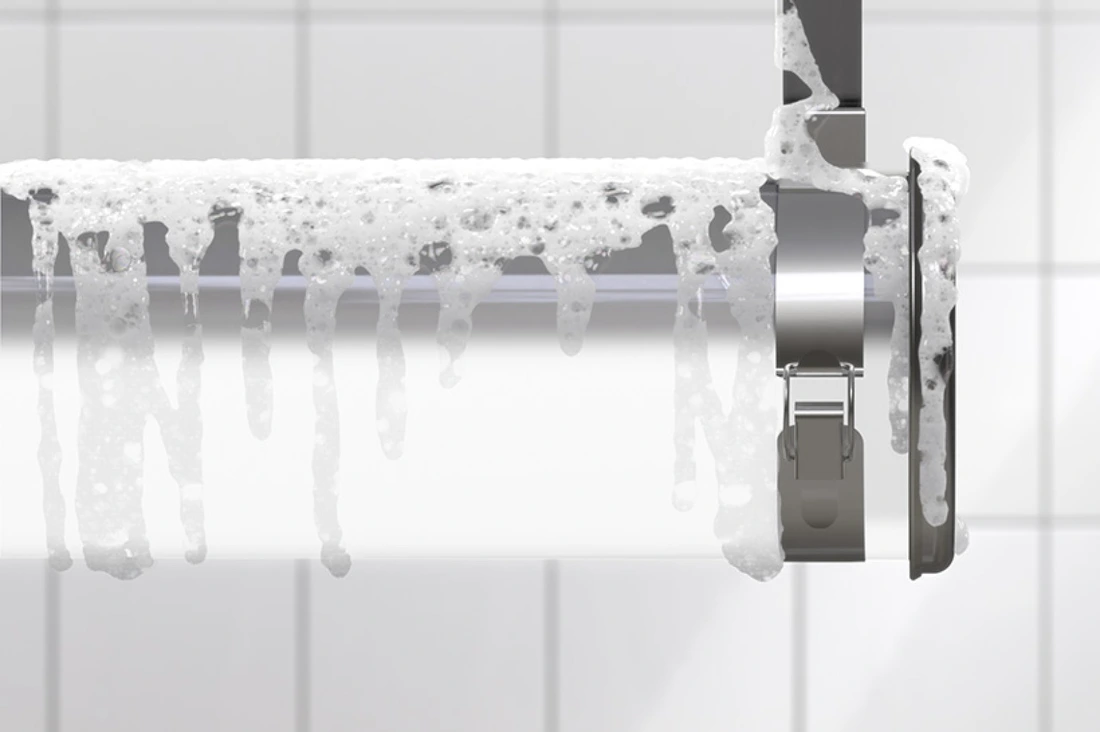

Lavage au jet haute pression

Exigences d'hygiène selon référentiels IFS, BRC et HACCP

Contraintes thermiques, mécaniques et électriques

Usage permanent à des températures jusqu'à -40°C

Fortes amplitudes thermiques

Chocs thermiques

Allumages et extinctions répétés

Chocs mécaniques violents

Vibrations intenses et répétées

Pics de tension jusqu'à 4kV, surtensions

Idéal éclairage agro-alimentaire

Avec ses joints silicone, sa vasque composite et ses flasques et colliers tout inox, il respecte les réglementations relatives à la sécurité alimentaire. Son enveloppe hermétique, verrouillée par serrage axial (système Screw©), supprime tout risque d'éclat ou de perte de pièces, participant ainsi à la conformité IFS, BRC et HACCP du site agro-alimentaire.

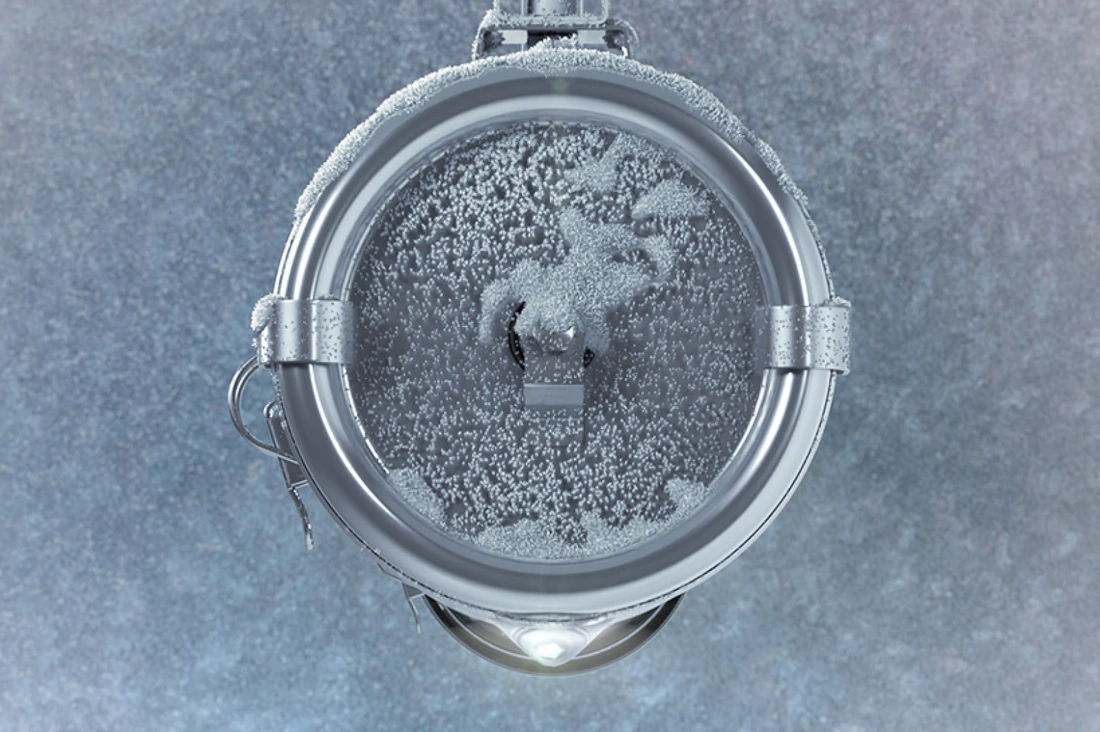

Matériaux durables, insensibles aux chocs thermiques

Sammode a fait le choix d'une vasque composite, associant la robustesse mécanique IK10 du polycarbonate à la résistance chimique d'une fine couche de PMMA coextrudée, indissociable. Elle offre la protection idéale face aux agents lessiviels utilisés lors des phases de nettoyage ou de maintenance de site.

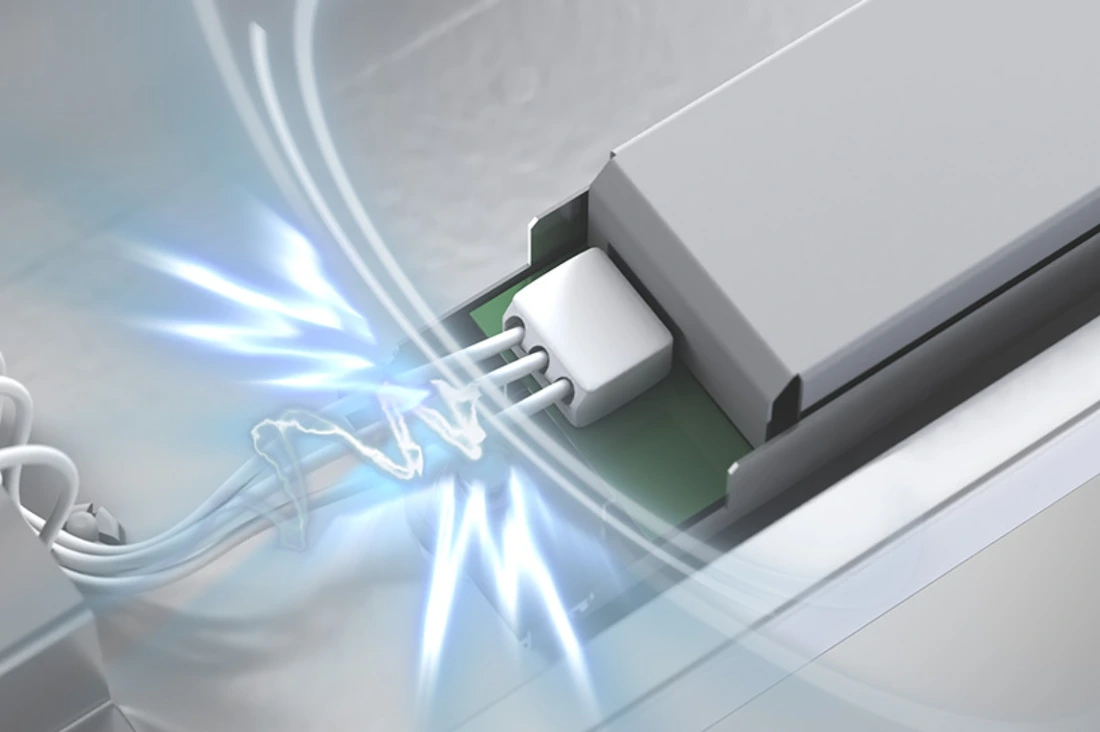

Electronique renforcée, adaptée aux allumages répétés à -40°c

Parce que la meilleure enveloppe ne peut rien face aux défaillances électroniques, Sammode intègre un driver LED robuste, à très haute durée de vie. Insensible aux perturbations électriques, aux fortes variations de température et aux cycles on/off fréquents, il est la garantie d'un éclairage ultra-fiable et durable.

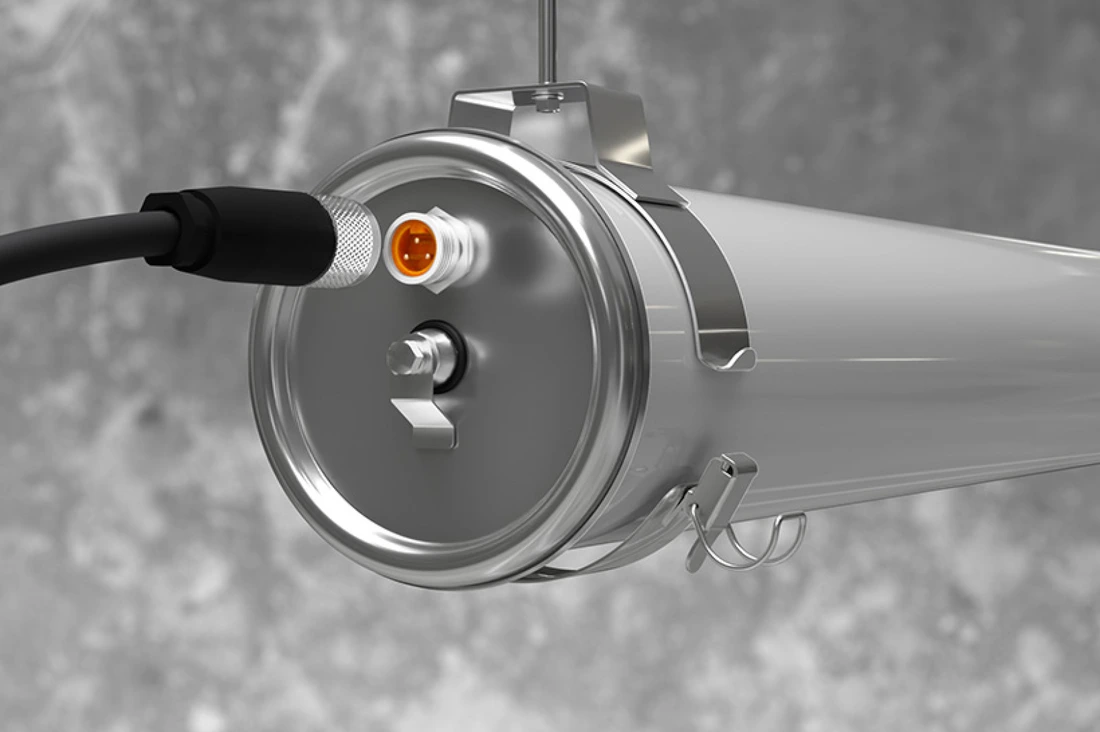

Installation Plug & Play et maintenance hors zone de process

Sa prise débrochable rapide, protégée contre le gel et la pénétration d'humidité grâce à son embase à contacts résinés, permet l'installation du luminaire sans interruption du process. Et puisqu'il est 100% réparable et évolutif, dépose et repose rapide garantie, dans 10 ou 15 ans, sans risque de perte de pièces.

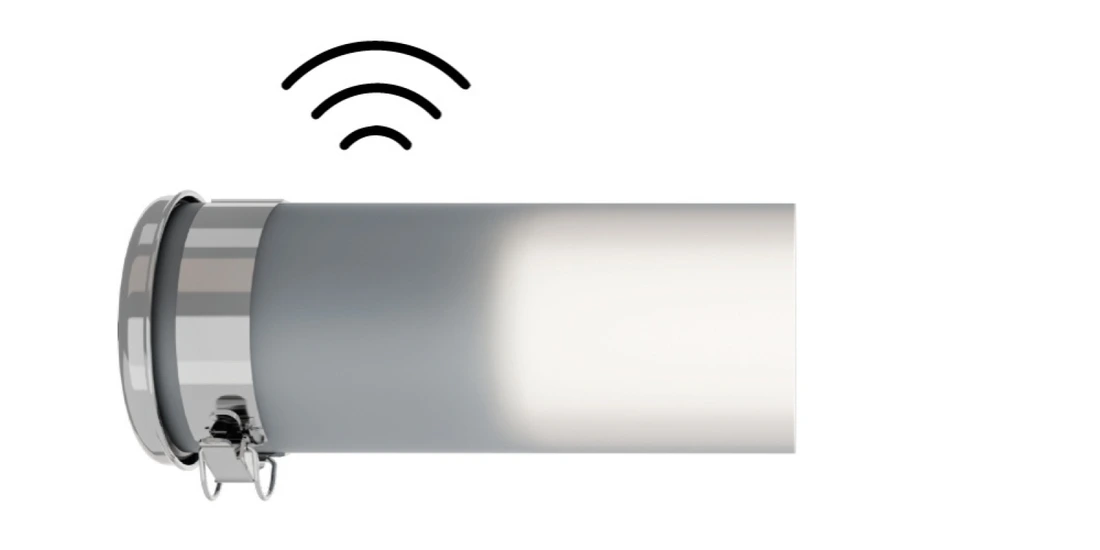

Détection de présence : pleine puissance dès la 1ère seconde

Eclairez uniquement lorsque nécessaire grâce à notre option détection de présence, conçue sur la base d'un capteur haute résistance. Associé à la fonction préavis d'extinction, il vous offre jusqu'à 90% d'économies d'énergie dans les zones les moins fréquentées, tout en assurant un juste niveau de sécurité.

Applications éclairées par le luminaire Bering X-Cold

  • Entrepôt logistique : éclairage des chambres froides
  • Fabrication de chambres froides et stations de refroidissement
  • Laboratoire de biologie médicale : conservation de plasmas thérapeutiques

  • Crèmes glacées : éclairage des tunnels de surgélation
  • Boulangerie industrielle : éclairage des chambres froides
  • Ferments lactiques : éclairage des chambres de stockage

  • Luminaires embarqués sur navire brise-glace

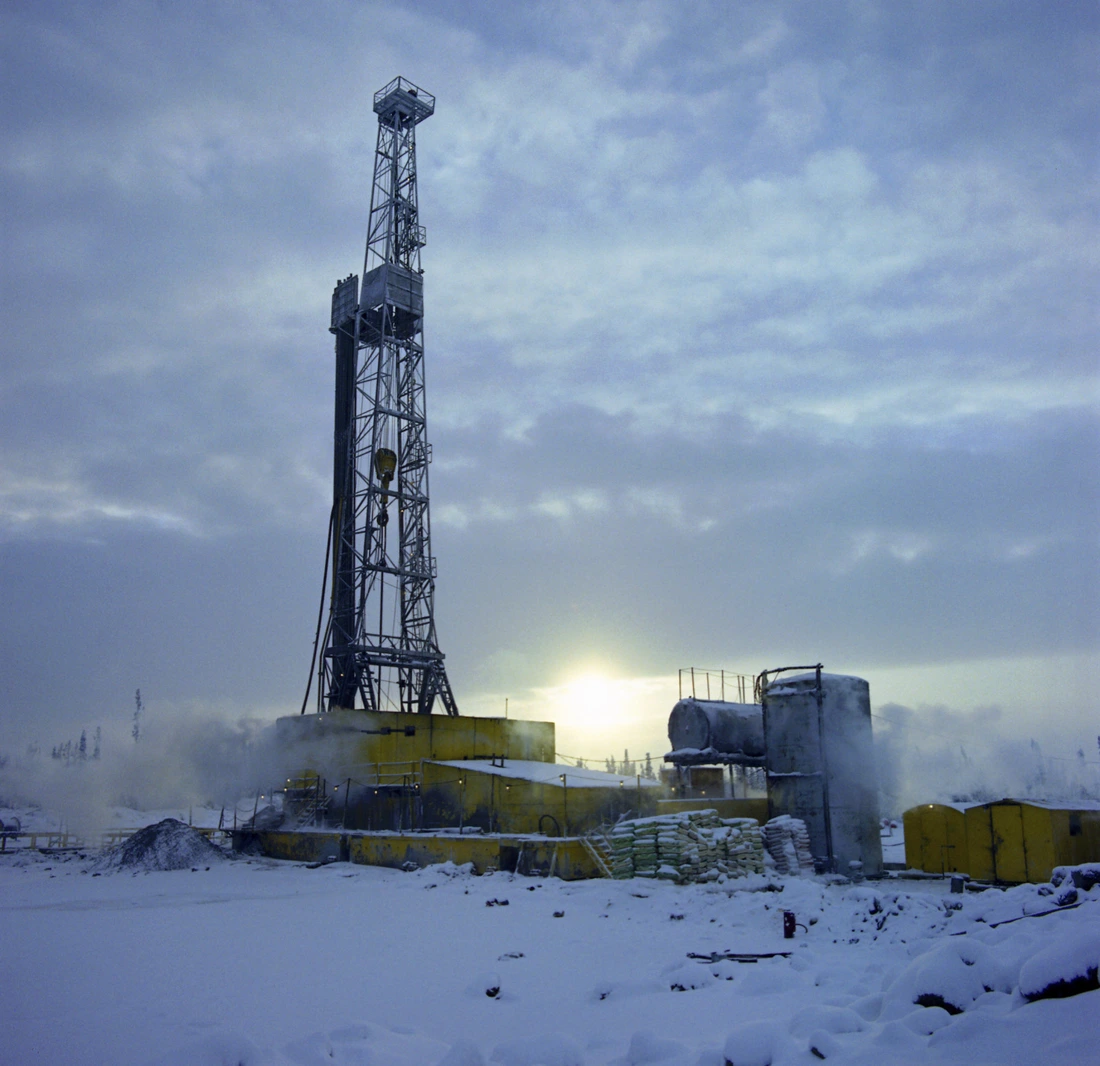

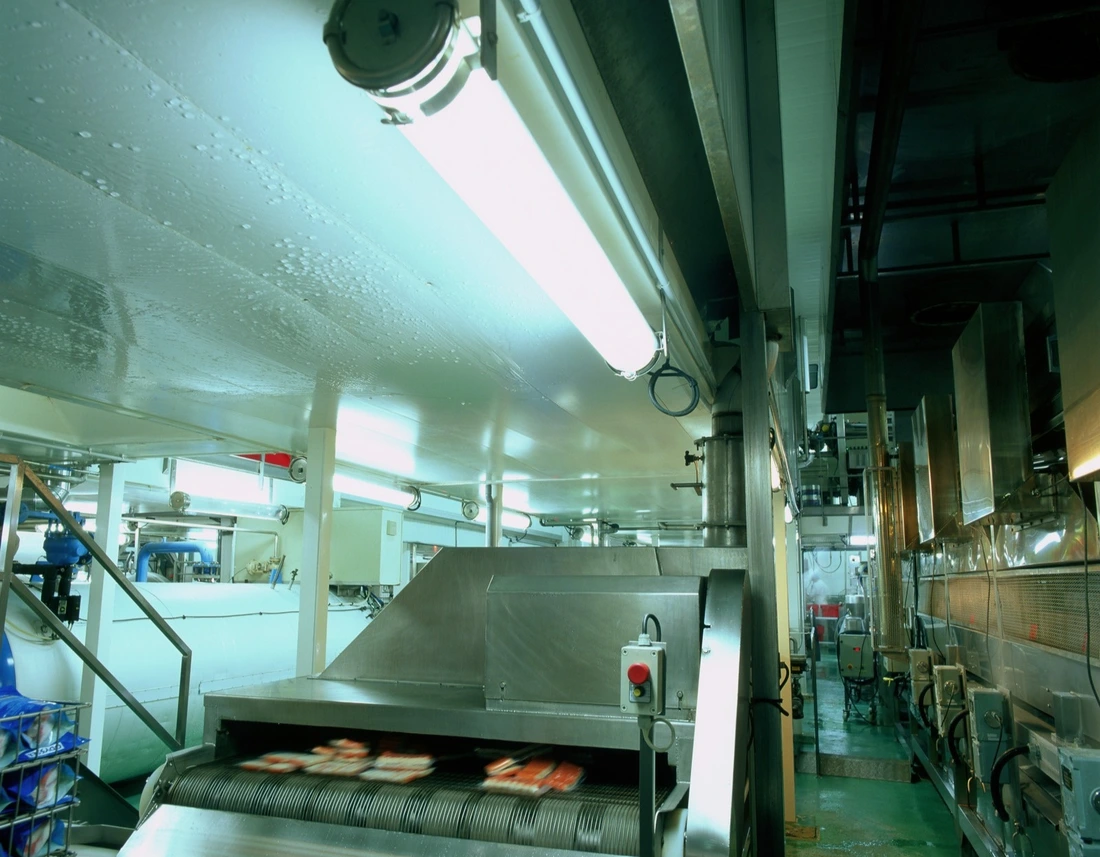

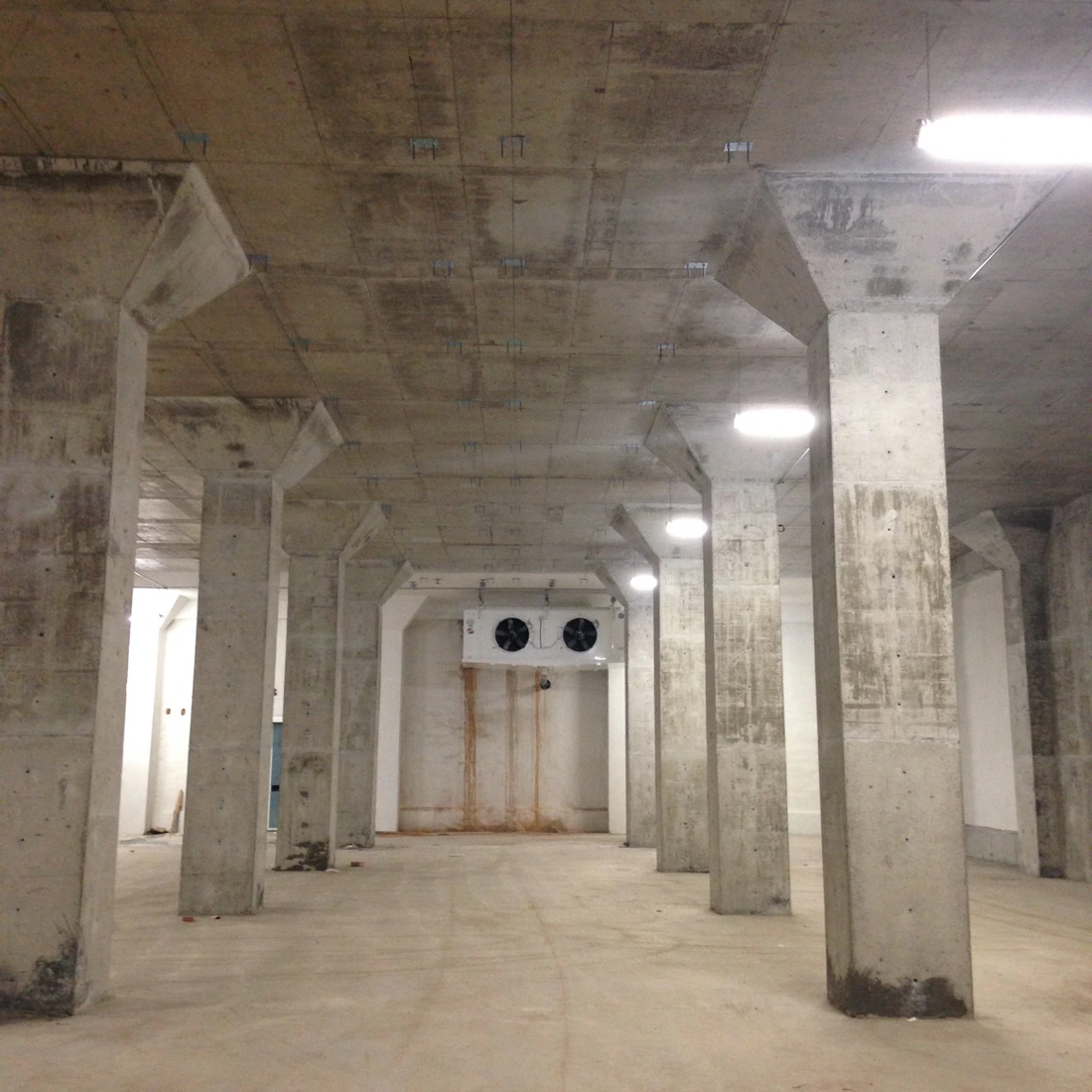

Le produit en situation

Nos services

Conception et fabrication françaises

Produit conçu et réalisé en France, en circuit court, à partir de composants et matériaux durables, provenant essentiellement d'Europe. Fabrication, assemblage et contrôle de chaque luminaire assurés par nos équipes avec une traçabilité totale.

Garantie 8 ans dans les pires conditions

Valable même en utilisation permanente 24h/24 et 7j/7 à la température maximale d'utilisation du produit. Une garantie 8 ans unique sur le marché, qui témoigne de notre engagement sans faille aux côtés de nos clients !

100% démontable et réparable, directement sur site

Même après 15 ou 20 ans d'utilisation, chaque pièce, dont nous assurons la fourniture, peut être remplacée facilement, sans retour en usine. La promesse unique de profiter d’une solution d’éclairage à vie !

Références principales et téléchargements

Plaquette produit

Eulumdat (LDT)

Notice

Certificat
Tout télécharger

Version prise débrochable à verrouillage rapide

IRC80, 4000K

Ø (mm)Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
100 1850 697 BER100 12H840 POME PS3 SA BRS 15605021 16 Fiche technique Plan STEP DS .TXT Tout télécharger
100 2775 1007 BER100 13H840 POME PS3 SA BRS 15605022 22 Fiche technique Plan STEP DS .TXT Tout télécharger
100 3700 1307 BER100 14H840 POME PS3 SA BRS 15605025 29 Fiche technique Plan STEP DS .TXT Tout télécharger
100 4625 1607 BER100 15H840 POME PS3 SA BRS 15605026 35 Fiche technique Plan STEP DS .TXT Tout télécharger
100 5550 1850 BER100 16H840 POME PS3 SA BRS 15605029 40 Fiche technique Plan STEP DS .TXT Tout télécharger
133 5550 987 BER133 23H840 POME PS3 SA BRS 16605015 43 Fiche technique Plan STEP DS .TXT Tout télécharger
133 7400 1287 BER133 24H840 POME PS3 SA BRS 16605018 56 Fiche technique Plan STEP DS .TXT Tout télécharger
133 9250 1587 BER133 25H840 POME PS3 SA BRS 16605019 71 Fiche technique Plan STEP DS .TXT Tout télécharger
133 11100 1850 BER133 26H840 POME PS3 SA BRS 16605022 85 Fiche technique Plan STEP DS .TXT Tout télécharger

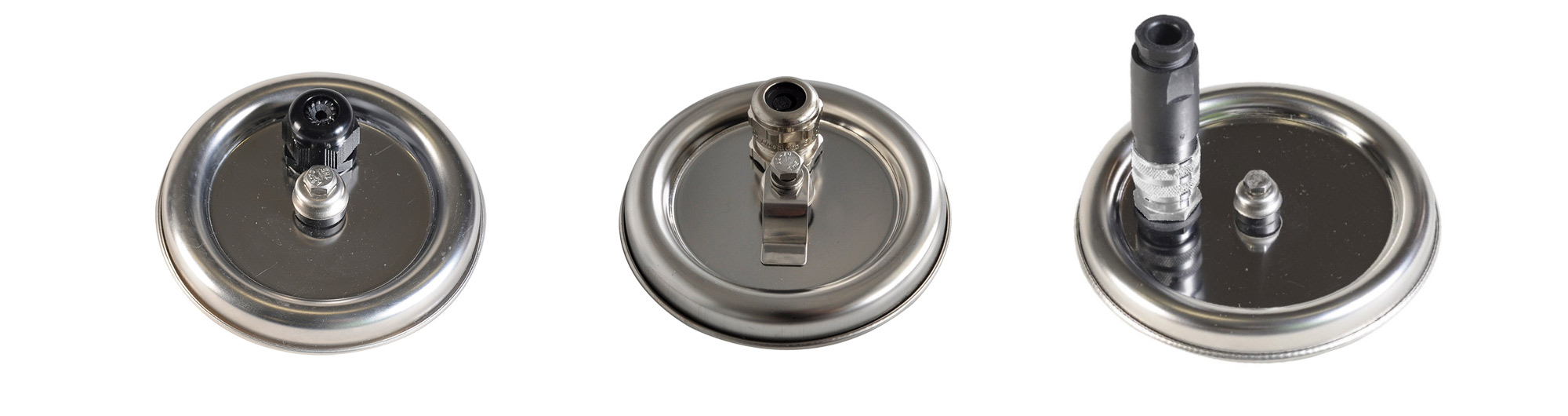

Entrées de câble

Presse-étoupe

Polyamide capacité Ø5-12mm 113
Polyamide capacité Ø7-14mm 116
Laiton nickelé capacité Ø5-14mm 113LN

Prises débrochables

Prise IP68/IP69K à verrouillage rapide par bague vissée (capacité : Ø8 à 10 mm) PS3

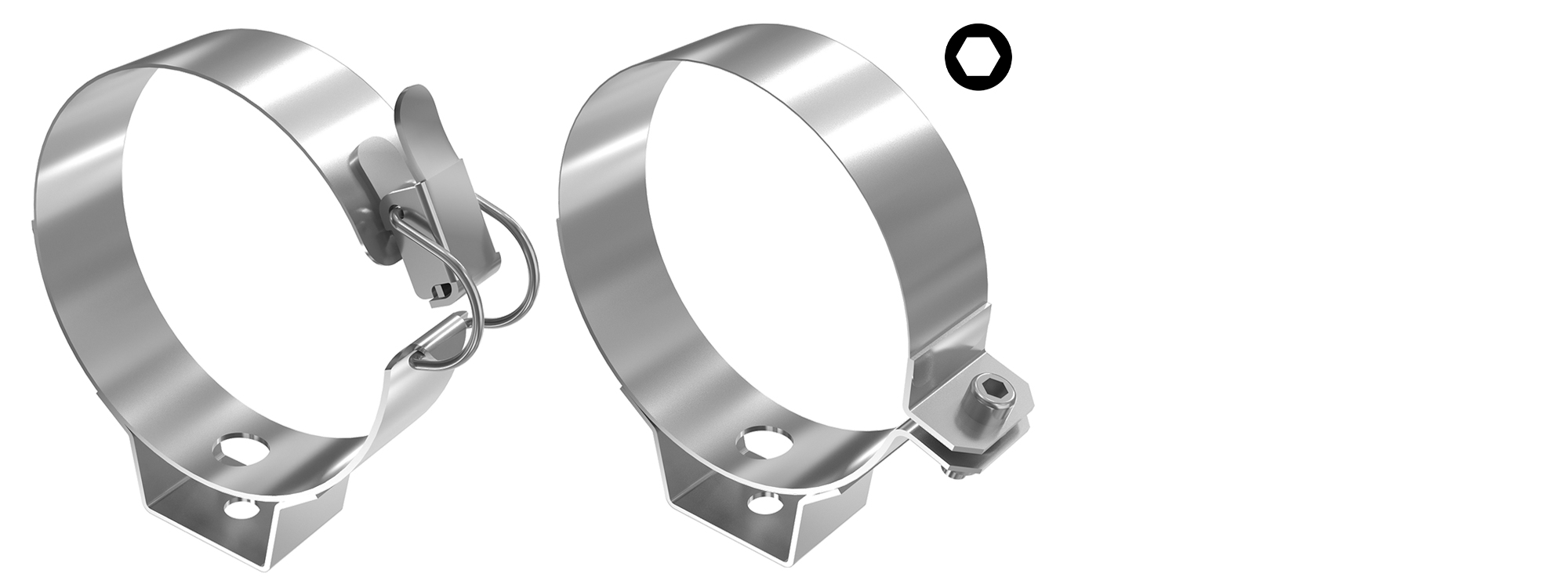

Colliers de fixation

Colliers renforcés à grenouillère BRS
Colliers renforcés à vis CHC BRV

Matériaux

Flasques et colliers en inox 304 L -
Flasques et colliers en inox 316 L MR

Température de couleur

3000K 830
4000K 840
5000K 850

Gestion d’éclairage

Gradation selon protocole DALI RD
Fonction préavis d’extinction (pour détecteur/minuterie) RC
Détecteur de présence intégré (longueur augmentée de 85mm) SI
Boitier de dérivation IP68 à 4 sorties (capacité Ø7-14mm) CP00674
Kits pour conformité APSAD
2 réhausses 20 cm inox 304L PU44277
2 réhausses 5 cm inox 304L PU44278
Précâblage 1m cordon HO7-RNF Xtrem 3G1,5²
Extrémité libre dégainée CAB0285
Prise Wieland® IP68/IP69K (capacité : Ø10-14mm) CAB0286
Prise Wieland® et raccord Y pour repiquage CAB0287

Spécifications techniques

Source
  • Modules LED démontables à haute efficacité (IRC>80, 3 SDCM)
  • 70 000h L80/B10 même à température ambiante mini
  • Risque photobiologique : aucun (RG0)
Optique
  • Vasque satinée spéciale LED
  • Light mixing chamber
Confort lumineux
  • UGR ≤ 25
Gestion thermique
  • Dissipateur thermique en aluminium
Appareillage
  • Driver haute fiabilité à sortie en courant constant, mécaniquement et thermiquement renforcé
  • Résistance à la surtension : 320 V AC, 48 h
  • Supporte les pics de tension < 4 kV
  • Electronique compatible source centrale
Alimentation
  • 220-240V ±10% 0/50/60Hz
Classe électrique
  • Classe I
Température d’utilisation
  • -40°C à +35°C

Raccordement
  • Par prise débrochable pour câble Ø 8 à 10 mm (3×1,5 mm²)
Fixation
  • 2 colliers renforcés en inox, à grenouillère, à entraxe variable et permettant une orientation sur 360°
Maintenance moteur LED
  • Modules LED et driver facilement démontables
  • Ouverture par desserrage des 2 vis de fermeture, démontage du flasque mobile et extraction de la platine

Vasque
  • Spéciale en polycarbonate protégé des UV, des solvants, des hydrocarbures et des agents lessiviels par une coextrusion de PMMA
Flasques et colliers
  • Inox 304L
Joints
  • Silicone
Principes de construction
  • Enveloppe monobloc à haute résistance mécanique et chimique
  • Maintien de l’étanchéité durable par serrage axial

Etanchéité
  • IP66, IP68, IP69K
Résistance aux chocs
  • IK10
Résistance au feu
  • 650°C
Résistance aux vibrations
  • Conforme aux conditions sévères de l’EN 60598-1 (tests selon CEI 60068-2-6)

Diamètre 100
Diamètre 133
