Luminaire tubulaire LED ø70 pour zones de process ou stockage en froid extrême en 24V DC

Le luminaire Celsius est conçu pour éclairer dans des conditions extrêmes avec des températures négatives jusqu'à -60°C. Doté d'une alimentation en 24V DC, le Celsius résiste durablement aux chocs thermiques et aux allumages fréquents à -60°C.

Le luminaire Celsius X-Cold répond aux contraintes présentes dans les zones de froid extrême.

Contraintes chimiques et étanchéités

Agents corrosifs, vapeurs acides

UV et intempéries

Empoussièrement, humidité

Gel, givre

Lavage au jet haute pression

Exigences d'hygiène selon référentiels IFS, BRC et HACCP

Contraintes thermiques, mécaniques et électriques

Usage permanent à des températures jusqu'à -60°C

Chocs thermiques

Allumages et extinctions répétés

Chocs mécaniques violents

Idéal éclairage agro-alimentaire

Avec sa vasque composite et ses flasques et colliers tout inox, ce luminaire est conforme aux réglementations concernant les matériaux destinés à entrer en contact avec les denrées alimentaires. Conçu pour éviter tout risque d'éclat ou de perte de pièces, il participe à la conformité IFS, BRC et HACCP du site agro-alimentaire.

Technologie LED dédiée, qualifiée à -60°c

Dédié à l'éclairage en froid extrême, le CELCIUS X-Cold intègre des cartes électroniques LED sur mesure, pour alimentation en 24V DC. Constituées de composants spécifiquement qualifiés pour un usage à -60°C, elles sont insensibles aux allumages fréquents et aux fortes variations thermiques.

Insensible aux impacts à basse température

A très basse température, l'étanchéité et la résistance mécanique d'un luminaire mal conçu peuvent être fortement dégradées. Avec ses joints triple étanchéité et ses matériaux homogènes et sans plans de joint, l'enveloppe Sammode reste hermétique IP68, IP69K, et résiste aux chocs IK10 et aux vibrations, même à -60°C.

Matériaux résistants aux agressions chimiques

Sammode a fait le choix d'une vasque composite, associant la robustesse mécanique du polycarbonate à la résistance chimique d'une fine couche de PMMA coextrudée, indissociable. Elle offre la protection idéale face aux agents lessiviels utilisés lors des phases de nettoyage ou de maintenance de site.

Installation Plug & Play

Installation rapide et fiable, sans risque de perte de pièces, avec des colliers à grenouillère et une prise débrochable à verrouillage rapide, renforcée contre le gel et la pénétration d'humidité grâce à son embase à contacts résinés. Gardez la tête froide, Sammode pense à tout !

Applications éclairées par le luminaire Celsius X-Cold

  • Laboratoire de biologie médicale : cryoconservation de matériaux biologiques
  • Laboratoire pharmaceutique : éclairage des zones de production de dérivés de produits sanguins
  • Conservation et transport d'organes

  • Production de ferments lactiques : éclairage des zones de process
  • Fabrication de produits lyophilisés : congélation sous vide
  • Froid industriel : éclairage des zones de surgélation par cryogénie

Le produit en situation

Nos services

Conception et fabrication françaises

Produit conçu et réalisé en France, en circuit court, à partir de composants et matériaux durables, provenant essentiellement d'Europe. Fabrication, assemblage et contrôle de chaque luminaire assurés par nos équipes avec une traçabilité totale.

Garantie 5 ans dans les pires conditions

Valable même en utilisation permanente 24h/24 et 7j/7 à la température maximale d'utilisation du produit, elle témoigne de notre engagement sans faille aux côtés de nos clients !

Entièrement réparable sur site et évolutif

A l'opposé du tout-jetable, les luminaires Sammode sont conçus comme des systèmes modulaires. L’intégration des dernières technologies devient possible en remplaçant uniquement les pièces nécessaires !

Références principales et téléchargements

Plaquette produit

Eulumdat (LDT)

Notice

Certificat
Tout télécharger

Version éclairage d'appoint

IRC80, 4000K, vasque satinée diffusante

Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
750 613 CEL70 24DC 2M6L10 POME PS2 SA 64300050 18 Fiche technique Plan STEP DS .TXT Tout télécharger

Version éclairage général

IRC80, 4000K, vasque satinée diffusante

Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
2225 1613 CEL70 24DC 6M6L10 POME PS2 SA 64300060 55 Fiche technique Plan STEP DS .TXT Tout télécharger

Version spécial rayonnages

IRC80, 4000K, faisceau intensif 35°

Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
2500 1613 CEL70 24DC 6M6L10 POME PS2 W 64300080 55 Fiche technique Plan STEP DS .TXT Tout télécharger

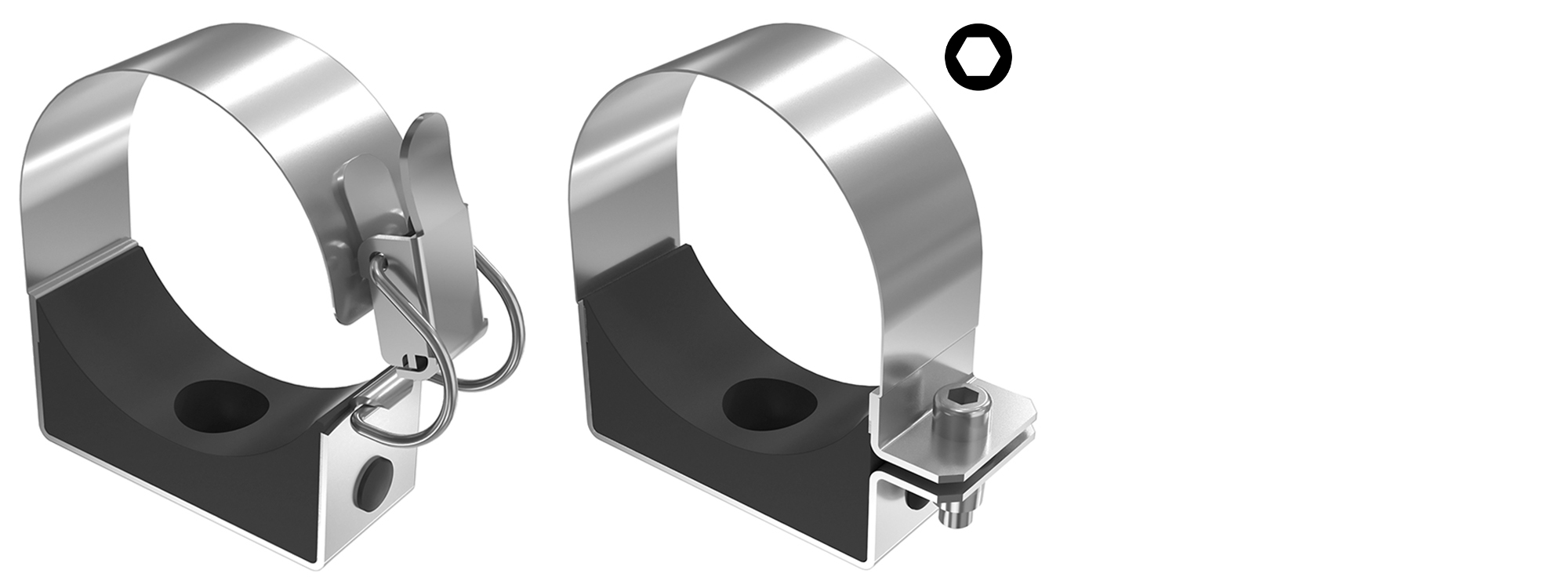

Colliers de fixation

Colliers à grenouillère -
Colliers à vis CHC BAV

Matériaux

Flasques et colliers en inox 304 L -
Flasques et colliers en inox 316 L MR

Température de couleur

4000K 840
Kits pour conformité APSAD
2 réhausses 20 cm inox 304L PU44277
2 réhausses 5 cm inox 304L PU44278

Spécifications techniques

Source
  • Modules LED démontables spécifiques pour froid extrême (IRC>80)
  • 50 000h L80/B50 même à température ambiante mini
Optique
  • Version "W" : lentilles intensives haute performance
  • Version "SA" : vasque satinée diffusante spéciale LED
Confort lumineux
  • UGR ≤ 25
Gestion thermique
  • Dissipateur thermique en aluminium
Classe électrique
  • Classe III
Alimentation
  • 24V DC min - 26V DC max
Température d’utilisation
  • -60°C à +25°C

Raccordement
  • Par prise débrochable pour câble Ø 8 à 10 mm (2×1,5 mm²)
Fixation
  • 2 colliers en inox à grenouillère équipés d'un coussin d'appui EPDM, à entraxe variable et permettant une orientation sur 360°
Maintenance moteur LED
  • Modules LED facilement démontables
  • Par serrage de l’écrou sous presse-étoupe

Vasque
  • Spéciale en polycarbonate protégé des UV, des solvants, des hydrocarbures et des agents lessiviels par une coextrusion de PMMA
Flasques et colliers
  • Inox 304 L
Joints
  • EPDM peroxydé
Principes de construction
  • Enveloppe monobloc à étanchéité renforcée par expansion radiale du joint

Etanchéité
  • IP66, IP68, IP69K
Résistance aux chocs
  • IK10
Résistance au feu
  • 650°C
Résistance aux vibrations
  • Conforme aux conditions sévères de l’EN 60598-1 (tests selon CEI 60068-2-6)

Version diffusante (SA)
Version intensive 35° (W)
