Boyle Xtrem
Tubulaire en verre borosilicaté ø100 et 133 pour ambiances extrêmes ou hautement corrosives ATEX zone 2,21,22
Fumat
Une alternative idéale aux lourds et onéreux projecteurs ATEX
Atmosphères explosibles Gaz zone 2, Poussières zone 21,22 Marquage II 3G Ex ec IIC T4 Gc - II 2D Ex tb IIIC T70°C Db IP66/IP68
Tubulaire LED ø133 pour ambiances industrielles de forte hauteur ATEX zone 2, 21, 22
Léger et résistant, le luminaire LED ATEX Fumat est l’alternative idéale aux lourds et onéreux projecteurs ATEX. Garanti 8 ans même en usage intensif à 50°C, il est équipé d’un moteur LED haute fiabilité et longue durée de vie. Il est conçu pour éclairer les grandes hauteurs en ambiances explosibles.
Le luminaire Fumat répond aux contraintes des ambiances extrêmes ATEX zone 2, 21,22 pour de l'éclairage en forte hauteur.
Contraintes chimiques et d'étanchéités
Agents corrosifs, vapeurs acides
Huiles & hydrocarbures
UV et intempéries
Empoussièrement et encrassement extrêmes
Humidité sous toutes ses formes
Lavage au jet haute pression
Exigences d'hygiène selon référentiels IFS, BRC et HACCP
Contraintes thermiques, mécaniques et électriques
Usage permanent à des températures jusqu'à 50°C
Fortes amplitudes thermiques
Allumages et extinctions répétées
Chocs mécaniques
Vibrations intenses et répétées
Pics de tension jusqu'à 4kV, surtensions
Léger et résistant
Oubliez les lourds projecteurs ATEX en fonte d'aluminium, Sammode vous propose une alternative LED originale qui n'a que des qualités : un moteur lumineux puissant, efficace et fiable, dans une enveloppe durablement étanche, composée de pièces inox et d'une vasque composite, des matériaux robustes, ultra-légers et insensibles à la corrosion. Qui dit mieux ?
Optique dédiée à l'éclairage à grande hauteur de zones ATEX
Eclairer de façon optimale des espaces de stockage ou des ateliers de grand volume suppose un flux suffisant et une optique intensive adaptée. Notre secret ? Des modules LED haute performance associés à une lentille linéaire à faisceau elliptique, pour un éclairage juste, durable et économe en énergie.
Etanchéité & sécurité maximales, même en usage intensif à 50°C
Poussière fine, jet haute pression, agents corrosifs… grâce à des joints triple étanchéité et un serrage homogène par vis centrale (système Screw©), l'enveloppe reste parfaitement hermétique, même en cas de fortes amplitudes thermiques. IP68, IP69K, partout et pour longtemps !
Electronique industrielle renforcée
Parce que la meilleure enveloppe ne peut rien face aux réseaux électriques à risque, Sammode a fait le choix de composants très haute fiabilité, conçus pour résister aux perturbations électriques, aux pics de tension, aux fortes variations de température et aux vibrations.
Mise en oeuvre facilitée
Sammode pense à tout ! Des versions à 2 presse-étoupes avec repiquage possible sur la platine interne extractible. Ou une version précablée en cordon Atex débrochable qui réduit le temps d'intervention sur site, sans risque de perte de pièces.
Applications éclairées par le luminaire Fumat
- Pétrochimie : éclairage des zones de fortes hauteur
- Scierie : éclairage des ateliers de broyage
- Industrie aéronautique : éclairage des halls de peinture
- Raffinerie : éclairage général
- Produits briochés : éclairage des zones de stockage de farine
- Malterie : éclairage de silos à grain
- Sucrerie : éclairage de silos de stockage
- Terminal portuaire : éclairage de silos à charbon
- Eclairage de Station service
Le produit en situation
Nos services
Conception et fabrication françaises
Produit conçu et réalisé en France, en circuit court, à partir de composants et matériaux durables, provenant essentiellement d'Europe. Fabrication, assemblage et contrôle de chaque luminaire assurés par nos équipes avec une traçabilité totale.
Garantie 8 ans dans les pires conditions
Produit certifié Atex Gaz zone 2 et Poussière zone 21, 22 par un laboratoire indépendant. Garantie 8 ans unique sur le marché, valable même en utilisation permanente 24h/24 et 7j/7 à la température maximale d'utilisation du produit.
100% démontable et réparable, directement sur site
Même après 15 ou 20 ans d'utilisation, chaque pièce, dont nous assurons la fourniture, peut être remplacée facilement, sans retour en usine. La promesse unique de profiter d’une solution d’éclairage à vie !
Références principales et téléchargements
Tout téléchargerVersion 2 presse-étoupes
IRC80, 4000K, faisceau elliptique idéal fortes hauteurs
|
|
 |
| Ø (mm) | Flux (lm) | L (mm) | Désignation | Code | Watt | Fiche technique | Plan | STEP DS | .TXT | Tout télécharger | 133 | 11100 | 1850 | FUM133 26H840 POME 213 BRS | 19890150 | 75 | Fiche technique | Plan | STEP DS | .TXT | Tout télécharger |
|---|
Version 1 presse-étoupe
IRC80, 4000K, faisceau elliptique idéal fortes hauteurs
|
|
|
| Ø (mm) | Flux (lm) | L (mm) | Désignation | Code | Watt | Fiche technique | Plan | STEP DS | .TXT | Tout télécharger | 133 | 11100 | 1850 | FUM133 26H840 POME 113 BRS | 19890152 | 75 | Fiche technique | Plan | STEP DS | .TXT | Tout télécharger |
|---|
Cordon débrochable Atex
Précablage en HO7-RNF Xtrem équipé d'une prise Marechal® PNCX en extrémité. Prestation à commander séparément.
|
|
|
| Longueur cordon (m) | Désignation | Code | Fiche technique | Plan | STEP DS | .TXT | Tout télécharger | 0,1 | CABL HO7RNF-BK XTREM ATEX-PLUG 0.1M 3G1.5 | CAB0288 | Fiche technique | Plan | STEP DS | .TXT | Tout télécharger | 1 | CABL HO7RNF-BK XTREM ATEX-PLUG 1M 3G1.5 | CAB0289 | Fiche technique | Plan | STEP DS | .TXT | Tout télécharger | 3 | CABL HO7RNF-BK XTREM ATEX-PLUG 3M 3G1.5 | CAB0290 | Fiche technique | Plan | STEP DS | .TXT | Tout télécharger |
|---|
×
![]()
Entrées de câble
1 presse-étoupe
| Polyamide capacité Ø8-13mm | 113 |
| Polyamide capacité Ø10-15mm | 116 |
| Laiton nickelé capacité Ø5-14mm | 113LN |
2 presse-étoupes dont 1 obturé
| Polyamide capacité Ø8-13mm | 213 |
| Polyamide capacité Ø10-15mm | 216 |
| Laiton nickelé capacité Ø5-14mm | 213LN |

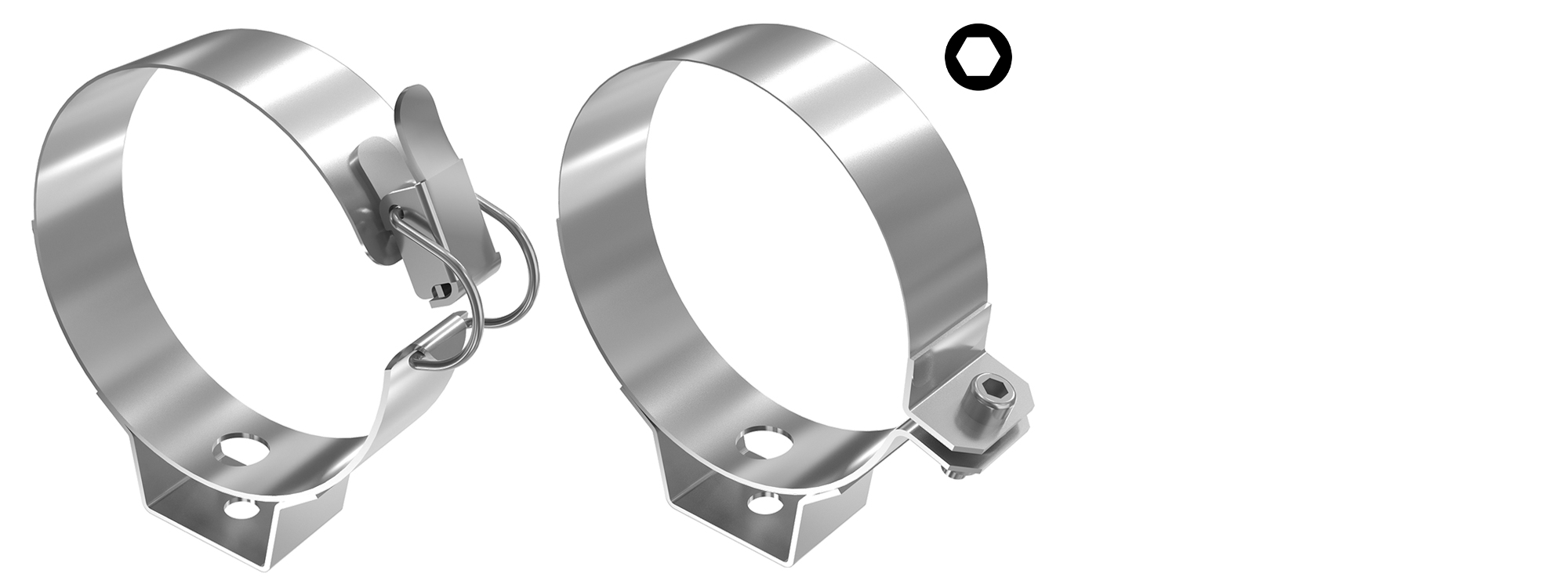

Colliers de fixation
| Colliers renforcés à grenouillère | BRS |
| Colliers renforcés à vis CHC | BRV |
Matériaux
| Vasque polycarbonate | PO |
| Vasque polycarbonate/PMMA coextrudés à haute résistance chimique | POME |
| Flasques et colliers en inox 304 L | - |
| Flasques et colliers en inox 316 L | MR |
Température de couleur
| 3000K | 830 |
| 4000K | 840 |
Gestion d’éclairage
| Gradation selon protocole DALI 2 | RD |
Précablage cordon HO7-RNF Xtrem avec prise Atex débrochable IP67/69 Marechal® PNCX
| Longueur au choix (6m max), 3 ou 5 conducteurs : nous consulter |
Spécifications techniques
| Source |
|
| Optique |
|
| Gestion thermique |
|
| Appareillage |
|
| Alimentation |
|
| Classe électrique |
|
| Température d’utilisation |
|
| Raccordement |
|
| Fixation |
|
| Maintenance moteur LED |
|
| Vasque |
|
| Flasques et colliers |
|
| Joints |
|
| Principes de construction |
|
| ATEX / IECEx |
|
| Marquage |
|
| Etanchéité |
|
| Résistance aux chocs |
|
| Résistance au feu |
|
| Résistance aux vibrations |
|
