Tubulaire LED ø100 & 133 pour ambiances industrielles ATEX zone 2, 21, 22

À tous ceux qui pensent qu'un luminaire ATEX est forcément lourd et délicat à mettre en oeuvre, le tubulaire ATEX Jamin est la preuve du contraire. Il est facile à installer, 100% réparable et évolutif. Durablement étanche et très résistant aux agents corrosifs et aux UV, il est adapté aux ambiances ATEX zone 2 et 21/22.

Le luminaire tubulaire Jamin répond aux contraintes extrêmes des environnements ATEX

Contraintes chimiques et d'étanchéités

Agents corrosifs, vapeurs acides

Huiles & hydrocarbures

UV et intempéries

Lavage au jet haute pression

Exigences d'hygiène selon référentiels IFS, BRC et HACCP

Contraintes thermiques, mécaniques et électriques

Usage permanent à des températures jusqu'à 35°C

Allumages et extinctions répétées

Chocs mécaniques violents

Poids minimal, robustesse maximale

L'alliance parfaite entre robustesse et légèreté, grâce au choix intelligent de modes de protection ATEX utilisant des composants allégés, dans une enveloppe Sammode au poids optimisé. Résultat : un produit nettement plus maniable que ses concurrents, pour vous rendre la vie toujours plus facile !

Mise en oeuvre facilitée

Sammode pense à tout ! Des versions à 2 presse-étoupes avec repiquage possible sur une ingénieuse platine coulissante (système SLIDE© breveté). Ou une version précablée en cordon Atex débrochable qui réduit le temps d'intervention sur site, sans risque de perte de pièces.

Hygiène et sécurité, pour vos zones ATEX

Etanchéité ultime IP68, IP69K, grâce à des joints triple étanchéité et un système de serrage homogène par vis centrale, conçus pour résister à la pénétration d'humidité, de poussières fines et au lavage au jet haute pression. Hygiène et sécurité garanties, partout et pour longtemps !

Résistance aux chocs et à la corrosion

Ses pièces externes tout inox, associés à une vasque composite en polycarbonate-PMMA coextrudés, offrent une résistance exceptionnelle aux produits lessiviels, aux vapeurs acides, mais aussi aux chocs mécaniques IK10 et aux UV.

Sérénité et économies d'énergie garanties

Des composants LED haute efficacité, conçus pour endurer toutes les contraintes du milieu à éclairer. Parce qu'éclairer juste et longtemps reste encore la meilleure façon de réaliser d'énormes économies d'exploitation.

Option éclairage de remplacement 1h avec batteries longue durée

Pour toujours plus de sécurité, Sammode a doté ce modèle d'une fonction éclairage de remplacement disponible en option. En cas de coupure de courant, l'unité de secours prend le relai pendant 1h grâce à des batteries Lithium-ion intégrées : des batteries plus légères, plus puissantes et plus durables.

Applications éclairées par le luminaire Jamin

  • Industrie pharmaceutique : éclairage des zones de stockage produits chimiques
  • Scierie : éclairage des postes de sciage et broyage
  • Industrie manufacturière : éclairage des zones de laquage

  • Station d'épuration : éclairage des bassins de sédimentation
  • Raffinerie : éclairage général
  • Chaufferie biomasse : éclairage des abords extérieurs

  • Produits briochés : éclairage des zones de stockage de farine
  • Malterie : éclairage de silos à grain
  • Distillerie : éclairage des stockage des barils

  • Terminal portuaire : éclairage des silos à charbon
  • Dépôts bus : éclairage des portiques de charge
  • Station service : éclairage des bâtiments annexes

Le produit en situation

Nos services

Conception et fabrication françaises

Produit conçu et réalisé en France, en circuit court, à partir de composants et matériaux durables, provenant essentiellement d'Europe. Fabrication, assemblage et contrôle de chaque luminaire assurés par nos équipes avec une traçabilité totale.

Garantie 8 ans dans les pires conditions

Produit certifié Atex Gaz zone 2 et Poussière zone 21, 22 par un laboratoire indépendant. Garantie 8 ans unique sur le marché, valable même en utilisation permanente 24h/24 et 7j/7 à la température maximale d'utilisation du produit.

Entièrement réparable sur site et évolutif

A l'opposé du tout-jetable, les luminaires Sammode sont conçus comme des systèmes modulaires. L’intégration des dernières technologies devient possible en remplaçant uniquement les pièces nécessaires !

Références principales et téléchargements

Plaquette produit

Eulumdat (LDT)

Notice

Certificat
Tout télécharger

Version 2 presse-étoupes

IRC80, 4000K

Ø (mm)Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
100 1850 708 JAM100 12H840 POME 213 BRS 19875100 15 Fiche technique Plan STEP DS .TXT Tout télécharger
100 2775 1018 JAM100 13H840 POME 213 BRS 19875200 22 Fiche technique Plan STEP DS .TXT Tout télécharger
100 3700 1318 JAM100 14H840 POME 213 BRS 19875359 28 Fiche technique Plan STEP DS .TXT Tout télécharger
100 4625 1618 JAM100 15H840 POME 213 BRS 19875300 34 Fiche technique Plan STEP DS .TXT Tout télécharger
133 5550 995 JAM133 23H840 POME 213 BRS 19885100 43 Fiche technique Plan STEP DS .TXT Tout télécharger
133 7400 1295 JAM133 24H840 POME 213 BRS 19885257 57 Fiche technique Plan STEP DS .TXT Tout télécharger
133 9250 1595 JAM133 25H840 POME 213 BRS 19885120 71 Fiche technique Plan STEP DS .TXT Tout télécharger

Version 1 presse-étoupe

IRC80, 4000K

Ø (mm)Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
100 1850 708 JAM100 12H840 POME 113 BRS 19870020 15 Fiche technique Plan STEP DS .TXT Tout télécharger
100 2775 1018 JAM100 13H840 POME 113 BRS 19870040 22 Fiche technique Plan STEP DS .TXT Tout télécharger
100 3700 1318 JAM100 14H840 POME 113 BRS 19875358 28 Fiche technique Plan STEP DS .TXT Tout télécharger
100 4625 1618 JAM100 15H840 POME 113 BRS 19870060 34 Fiche technique Plan STEP DS .TXT Tout télécharger
133 5550 995 JAM133 23H840 POME 113 BRS 19880020 43 Fiche technique Plan STEP DS .TXT Tout télécharger
133 7400 1295 JAM133 24H840 POME 113 BRS 19885256 57 Fiche technique Plan STEP DS .TXT Tout télécharger
133 9250 1595 JAM133 25H840 POME 113 BRS 19880040 71 Fiche technique Plan STEP DS .TXT Tout télécharger

Cordon débrochable Atex

Précablage en HO7-RNF équipé d'une prise Marechal® PNCX en extrémité. Prestation à commander séparément.

Longueur cordon (m)DésignationCode Fiche technique Plan STEP DS .TXT Tout télécharger
0,1 CABL HO7RNF-BK ATEX-PLUG 0.1M 3G1.5 CAB0141 Fiche technique Plan STEP DS .TXT Tout télécharger
1 CABL HO7RNF-BK ATEX-PLUG 1M 3G1.5 CAB0130 Fiche technique Plan STEP DS .TXT Tout télécharger
3 CABL HO7RNF-BK ATEX-PLUG 3M 3G1.5 CAB0143 Fiche technique Plan STEP DS .TXT Tout télécharger

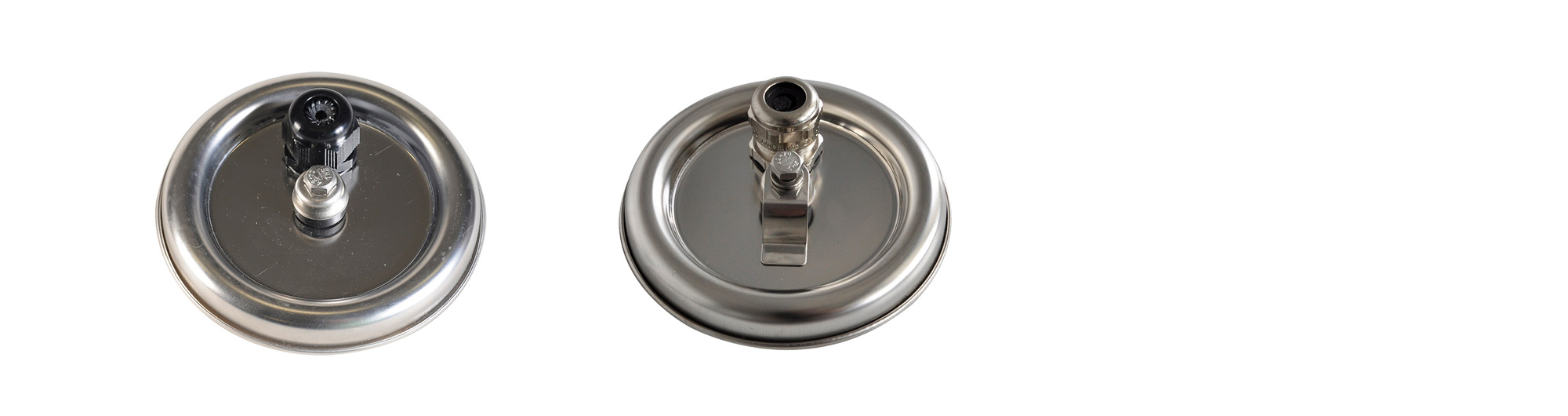

Entrées de câble

1 presse-étoupe

Polyamide capacité Ø8-13mm 113
Polyamide capacité Ø10-15mm 116
Laiton nickelé capacité Ø5-14mm 113LN

2 presse-étoupes dont 1 obturé

Polyamide capacité Ø8-13mm 213
Polyamide capacité Ø10-15mm 216
Laiton nickelé capacité Ø5-14mm 213LN

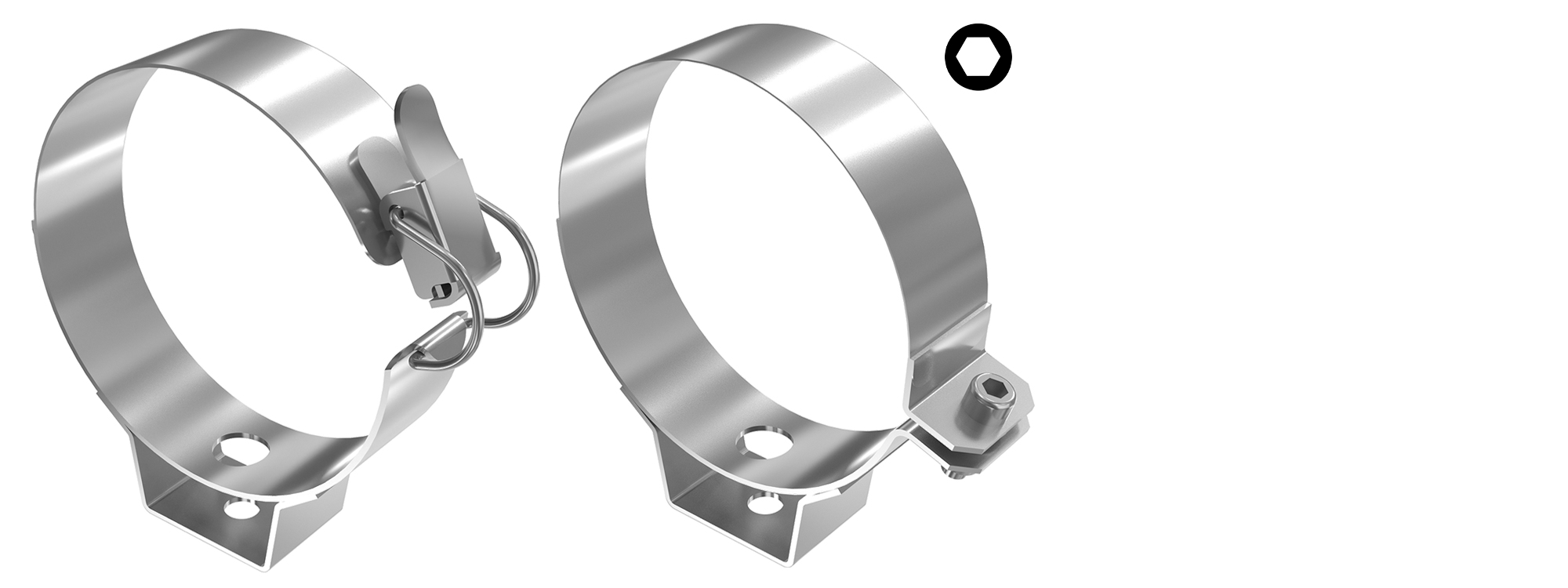

Colliers de fixation

Colliers renforcés à grenouillère BRS
Colliers renforcés à vis CHC BRV

Matériaux

Vasque polycarbonate PO
Vasque polycarbonate/PMMA coextrudés à haute résistance chimique POME
Flasques et colliers en inox 304 L -
Flasques et colliers en inox 316 L MR

Température de couleur

3000K 830
4000K 840

Gestion d’éclairage

Gradation selon protocole DALI 2 RD

Eclairage de remplacement

Unité de secours intégrée 1h Batterie LiFePO4 longue durée (pour longueur ≥ 995 mm) Tmax=30°C S1H
Précablage cordon HO7-RNF avec prise Atex débrochable IP67/69 Marechal® PNCX
Longueur au choix (6m max), 3 ou 5 conducteurs : nous consulter
Kits pour conformité APSAD
2 réhausses 20 cm inox 304L PU44277
2 réhausses 20 cm inox 316L PU47378
2 réhausses 5 cm inox 304L PU44278
2 réhausses 5 cm inox 316L PU45880

Spécifications techniques

Source
  • Modules LED démontables à haute efficacité (IRC>80, 3 SDCM)
  • 70 000h L80/B10 à température ambiante max.
  • Risque photobiologique : aucun (RG0)
Optique
  • Optique primaire diffusante satinée spécifique
Gestion thermique
  • Dissipateur thermique en aluminium
Appareillage
  • Driver à sortie en courant constant
  • Electronique compatible source centrale
Alimentation
  • 220-240V ±10% 0/50/60Hz
Classe électrique
  • Classe I
Température d’utilisation
  • -20°C à +35°C

Raccordement
  • Par presse-étoupe ATEX en polyamide pour câble Ø 8 à 13 mm
  • Version 1 presse-étoupe : sur bornier débrochable 3 x 2,5 mm²
  • Version 2 presse-étoupes : sur bornier débrochable double étage 5x2,5mm²
Fixation
  • 2 colliers renforcés en inox, à grenouillère, à entraxe variable et permettant une orientation sur 360°
Maintenance moteur LED
  • Modules LED et driver facilement démontables
  • Ouverture hors tension en zone explosible
  • Ouverture par démontage du flasque mobile, système de tiroir breveté avec platine d'appareillage guidée et verrouillable (Slide©)

Vasque
  • Spéciale en polycarbonate protégé des UV, des solvants, des hydrocarbures et des agents lessiviels par une coextrusion de PMMA
Flasques et colliers
  • Inox 304L
Joints
  • EPDM peroxydé
Principes de construction
  • Enveloppe monobloc à étanchéité renforcée

ATEX / IECEx
  • IEC 60079-0, IEC 60079-15, IEC 60079-31
Marquage
  • II 3G Ex ec IIC T4 Gc - II 2D Ex tb IIIC T70°C Db IP66/IP68
Etanchéité
  • IP66, IP68, IP69K
Résistance aux chocs
  • IK10
Résistance au feu
  • 650°C
Résistance aux vibrations
  • Conforme aux conditions sévères de l’EN 60598-1 (tests selon CEI 60068-2-6)

Diamètre 100
Diamètre 133
