Tubulaire LED haute température en verre borosilicaté ø133 pour ambiances hautement corrosives

Le luminaire tubulaire Leslie X-Heat est conçu pour éclairer les process industriels les plus chauds et les plus corrosifs. Il est capable de résister durablement aux vapeurs acides, aux projections de liquide brûlant, et dans sa version driver déporté à des températures ambiantes de 105°C.

Le luminaire Leslie X-Heat répond aux contraintes les plus extrêmes présentes dans les process industriels

Contraintes chimiques et d'étanchéités

Milieux hautement corrosifs et abrasifs

Projections de liquides brûlants

Tenue aux flammes, incombustibilité

Huiles & hydrocarbures

Empoussièrement et encrassement extrêmes

Atmosphère très chaude, humide ou sèche

Lavage au jet haute pression

Contraintes thermiques, mécaniques et électriques

Usage permanent à des températures jusqu'à 105°C

Chocs thermiques

Allumages et extinctions répétés

Chocs mécaniques

Vibrations intenses et répétées

Pics de tension jusqu'à 4kV, surtensions

Longévité éprouvée en usage intensif jusqu'à 105°C

Enveloppe robuste, étanchéité par serrage axial, électronique LED spécifique et gestion thermique optimisée, le Leslie X-Heat est un véritable concentré de notre savoir-faire en ambiance extrême. Disponible en 2 versions, jusqu’à 70°C avec électronique 100% intégrée et jusqu’à 105°C avec driver déporté, il offre une fiabilité exceptionnelle, même en usage 24/7.

Tout d'inox et de verre, pour une résistance chimique à toute épreuve

Tenue dans le temps exceptionnelle dans les pires conditions, grâce à une enveloppe insensible à la corrosion et à l'abrasion, composée d'un corps en verre borosilicaté et de pièces mécaniques renforcées en inox 316L, jusqu'au presse-étoupe.

Etanchéité ultime et durable

Poussière fine, jet haute pression, agents corrosifs… grâce à des joints triple étanchéité et un serrage homogène par vis centrale (système Screw©), l'enveloppe reste parfaitement hermétique, même en cas de fortes amplitudes thermiques. IP68, IP69K, partout et pour longtemps !

Electronique industrielle renforcée

Parce que la meilleure enveloppe ne peut rien face aux réseaux électriques à risque, Sammode a fait le choix de composants très haute fiabilité, conçus pour résister aux perturbations électriques, aux pics de tension, aux fortes variations de température et aux vibrations.

Puissance installée divisée par 3 et zéro maintenance !

Contrairement aux sources fluorescentes, des LED haute durabilité, bien intégrées et calibrées, peuvent conserver leur pleine efficacité à température élevée. Nos modèles X-Heat offrent ainsi un résultat spectaculaire : 100% du flux dès l'allumage et autant de lumière que 2 tubes T8, tout en consommant 3 fois moins !

Applications éclairées par le luminaire Leslie X-Heat

  • Eclairage de hottes industrielles et d'étuves
  • Papeterie : éclairage de zones de séchage
  • Verrerie : éclairage de zone de coulée du verre
  • Céramique : éclairage des abords des zones de cuisson

  • Station de métro : éclairage de conduits d'extraction de fumée

Le produit en situation

Nos services

Conception et fabrication françaises

Produit conçu et réalisé en France, en circuit court, à partir de composants et matériaux durables, provenant essentiellement d'Europe. Fabrication, assemblage et contrôle de chaque luminaire assurés par nos équipes avec une traçabilité totale.

Garantie 5 ans dans les pires conditions

Valable même en utilisation permanente 24h/24 et 7j/7 à la température maximale d'utilisation du produit, elle témoigne de notre engagement sans faille aux côtés de nos clients !

100% démontable et réparable, directement sur site

Même après 15 ou 20 ans d'utilisation, chaque pièce, dont nous assurons la fourniture, peut être remplacée facilement, sans retour en usine. La promesse unique de profiter d’une solution d’éclairage à vie !

Références principales et téléchargements

Plaquette produit

Eulumdat (LDT)

Notice

Certificat
Tout télécharger

Version jusqu'à 70°C, tout inox 316L, résistance chimique ultime

IRC80, 4000K. Vasque IK07. Driver intégré.

Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
1850 677 LES133 700 1850-840 PY 113INOX MR BRS 32075030 15 Fiche technique Plan STEP DS .TXT Tout télécharger
2775 987 LES133 1000 2775-840 PY 113INOX MR BRS 32075023 22 Fiche technique Plan STEP DS .TXT Tout télécharger
3700 1287 LES133 1300 3700-840 PY 113INOX MR BRS 32075031 30 Fiche technique Plan STEP DS .TXT Tout télécharger
4625 1587 LES133 1600 4625-840 PY 113INOX MR BRS 32075028 37 Fiche technique Plan STEP DS .TXT Tout télécharger

Précâblage

en câble haute température, extrémité libre dégainée. Prestation à commander séparément.

Longueur cordon (m)DésignationCode Fiche technique Plan STEP DS .TXT Tout télécharger
1 CABL FLAM-RED SHIELD 1M 3G1.5 CAB0219 Fiche technique Plan STEP DS .TXT Tout télécharger
3 CABL FLAM-RED SHIELD 3M 3G1.5 CAB0220 Fiche technique Plan STEP DS .TXT Tout télécharger
6 CABL FLAM-RED SHIELD 6M 3G1.5 CAB0221 Fiche technique Plan STEP DS .TXT Tout télécharger

Version VHT jusqu'à 105°C, tout inox 316L, résistance chimique ultime

IRC80, 4000K. Vasque sablée IK04. Driver sur platine déportée jusqu’à 50m inclus.

Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
2000 677 LES133 VHT 700 2000-840 PY 113INOX SA MR BRS 32075051 16 Fiche technique Plan STEP DS .TXT Tout télécharger
4000 1287 LES133 VHT 1300 4000-840 PY 113INOX SA MR BRS 32075052 30 Fiche technique Plan STEP DS .TXT Tout télécharger

Câblage intermédiaire

entre tubulaire et driver déporté, en câble haute température. Prestation à commander séparément.

Longueur cordon (m)DésignationCode Fiche technique Plan STEP DS .TXT Tout télécharger
1 CABL INTER FLAM-RED SHIELD 1M CAB0216 Fiche technique Plan STEP DS .TXT Tout télécharger
3 CABL INTER FLAM-RED SHIELD 3M CAB0217 Fiche technique Plan STEP DS .TXT Tout télécharger
6 CABL INTER FLAM-RED SHIELD 6M CAB0218 Fiche technique Plan STEP DS .TXT Tout télécharger

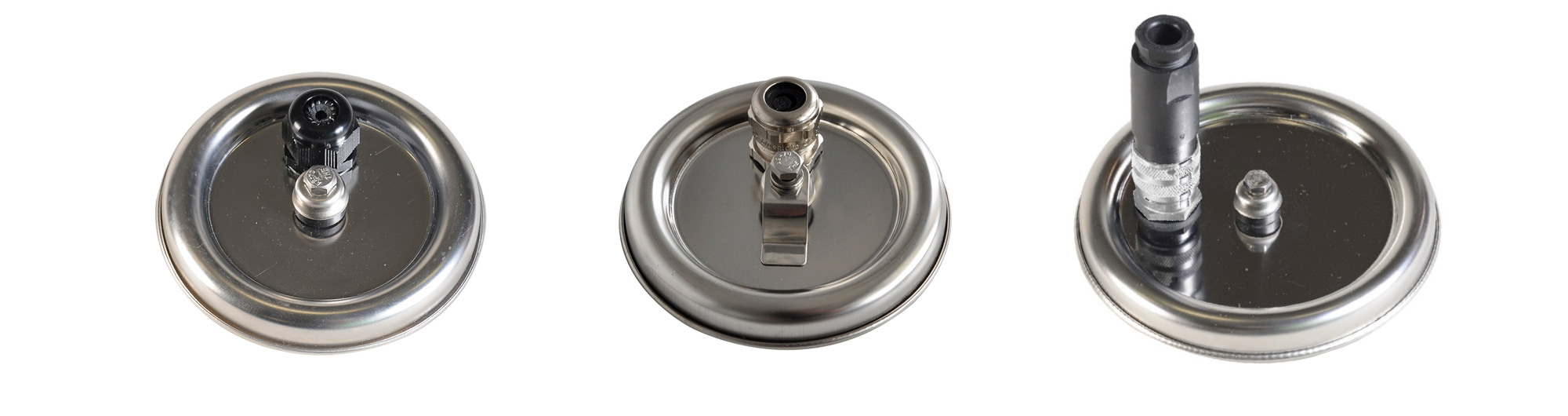

Version 70°C - Entrées de câble

1 presse-étoupe

Polyamide capacité Ø5-12mm 113
Polyamide capacité Ø7-14mm 116
Inox 316L capacité Ø7-13mm 113INOX

Version VHT 105°C - Entrées de câble

1 presse-étoupe

Polyamide capacité Ø5-14mm 113
Inox 316L capacité Ø5-14mm 113INOX

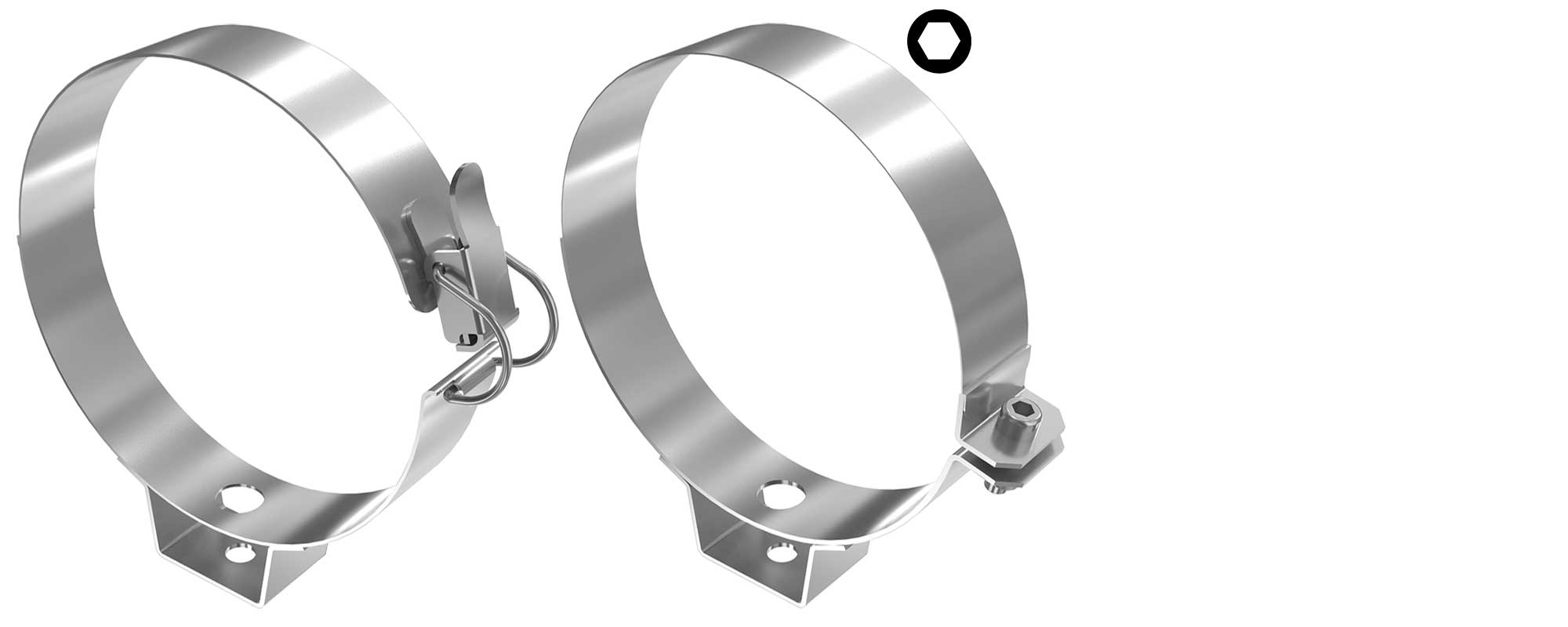

Colliers de fixation

Colliers renforcés à grenouillère BRS
Colliers renforcés à vis CHC BRV

Température de couleur

4000K 840
Boitier IP65 pour platine driver déportée (dédié version VHT 105°C)
Equipé de 2 presse-étoupes polyamide capacité ø5-12mm, en polycarbonate, dimensions 275x160x90 mm 17500217
Toit de protection inox 316L plié
Longueur 800mm CP00565
Longueur 1100mm CP00596
Longueur 1400mm CP00566
Longueur 1700mm CP00567
Fixation inox 316L pour crosse tubulaire
2 adaptateurs ø1"1/4 (=42mm) CP00571
2 adaptateurs ø1"1/2 (=49mm) CP00572
2 adaptateurs ø2" (=60mm) CP00573

Spécifications techniques

Source
  • Modules LED spécifiques haute température démontables à haute efficacité (IRC>80, 3 SDCM)
  • 50 000h L80/B50 à température ambiante max.
Optique
  • Version 70°C : Optique primaire diffusante satinée spécifique
  • Version VHT 105°C : Diffusion lambertienne par sablage de la vasque
Confort lumineux
  • UGR ≤ 28
Gestion thermique
  • Version 70°C : Dissipateur thermique en aluminium
  • Version VHT 105°C : Modules LED sur base aluminium, à dissipation thermique renforcée
Appareillage
  • Driver haute fiabilité à sortie en courant constant, mécaniquement et thermiquement renforcé
  • Résistance à la surtension : 320 V AC, 48 h
  • Supporte les pics de tension < 4 kV
  • Compatible sans restriction avec régimes de neutre TN, TT et IT
  • Electronique compatible source centrale
Alimentation
  • 198-264V 0/50/60Hz
Classe électrique
  • Classe I
Température d’utilisation
  • Version 70°C : -20°C à +70°C
  • Version VHT 105°C : -20°C à +105°C

Raccordement
  • Presse-étoupe en inox 316L pour câble Ø 7 à 13mm (version 70°C) ou Ø 5 à 14mm (version VHT 105°C) , sur bornier 3 x 2,5 mm²
  • Version VHT 105°C : câble blindé fortement recommandé pour éviter les perturbations électro-magnétiques sur la ligne
Fixation
  • 2 colliers renforcés en inox, à grenouillère, à entraxe variable et permettant une orientation sur 360°
Maintenance moteur LED
  • Modules LED et driver facilement démontables
  • Ouverture par desserrage des 2 vis de fermeture, démontage du flasque mobile et extraction de la platine

Vasque
  • Version 70°C : verre borosilicaté IK07
  • Version VHT 105°C : verre borosilicaté sablé IK04
Flasques et colliers
  • Inox 316L
Joints
  • Silicone
Principes de construction
  • Enveloppe monobloc à haute résistance mécanique et chimique
  • Maintien de l’étanchéité durable par serrage axial

Etanchéité
  • IP66, IP68, IP69K
Résistance au feu
  • Ininflammable
Résistance aux vibrations
  • Conforme aux conditions sévères de l’EN 60598-1 (tests selon CEI 60068-2-6)

Version 70°C
Version VHT 105°C
