Tubulaire LED en verre borosilicaté ø133 pour ambiances extrêmes ou hautement corrosives ATEX zone 1

Parce qu'en ambiance ATEX, la sécurité du matériel n'est pas négociable, Sammode a conçu le SABATIER Xtrem, certifié T5 en usage intensif à 50°C. Insensible aux vibrations, il affiche une résistance chimique à toute épreuve grâce à son enveloppe tout inox et verre borosilicaté 5mm. Proposé avec presse-étoupes ou précablé sur cordon débrochable ATEX, il offre un large choix de puissances pour éclairer durablement les zones les plus extrêmes.

Le luminaire Sabatier Xtrem répond aux contraintes des ambiances extrêmes ou hautement corrosives ATEX zone 1

Contraintes chimiques et d'étanchéités

Milieux hautement corrosifs et abrasifs

Projections de liquides brûlants

Tenue aux flammes, incombustibilité

Huiles & hydrocarbures

Atmosphères salines, paquets de mer

UV et intempéries

Empoussièrement et encrassement extrêmes

Humidité sous toutes ses formes

Lavage au jet haute pression

Exigences d'hygiène selon référentiels IFS, BRC et HACCP

Contraintes thermiques, mécaniques et électriques

Usage permanent à des températures jusqu'à 50°C

Fortes amplitudes thermiques

Allumages et extinctions répétées

Chocs mécaniques

Vibrations intenses et répétées

Etanchéité et sécurité maximales, même en usage intensif à 50°C

Hydrocarbures, vapeurs acides, agents corrosifs, brouillard salin… grâce à des joints triple étanchéité et un serrage homogène par vis centrale, l'enveloppe reste parfaitement hermétique, même en cas de fortes amplitudes thermiques. IP68, IP69K, partout et pour longtemps !

Résistance chimique à toute épreuve

Tenue dans le temps exceptionnelle dans les pires conditions, grâce à une enveloppe insensible à la corrosion et à l'abrasion, composée de pièces mécaniques renforcées en inox, et d'une vasque en verre borosilicaté IK07. Existe aussi en version IK10 avec vasque Polycarbonate-PMMA coextrudé.

Composants LED spécifiques à sécurité augmentée

Pour faciliter l'installation et la maintenabilité du luminaire, Sammode a fait le choix d'intégrer dans son enveloppe tubulaire des composants LED certifiés ATEX, sécurisés par conception. Résultat : une solution ultra-robuste, réparable et évolutive, bien mieux conçue que toutes les enveloppes antidéflagrantes du marché.

Résistance aux chocs et aux vibrations

Des matériaux robustes, homogènes et sans plans de joint, combinés à un système de verrouillage par serrage axial (système Screw©) : des principes simples, pour une très haute tenue mécanique et une conception monobloc insensible aux vibrations, même à forte intensité.

Mise en oeuvre facilitée

Sammode pense à tout ! Des versions à 2 presse-étoupes avec repiquage possible sur la platine interne extractible. Ou une version précablée en cordon Atex débrochable qui réduit le temps d'intervention sur site, sans risque de perte de pièces.

Applications éclairées par le luminaire Sabatier Xtrem

  • Papeterie : éclairage des zones de stockage de produits chimiques
  • Industrie aéronautique : éclairage des cabines de peinture
  • Cimenterie : éclairage des silos à pulvérulents
  • Aciérie

  • Centrale nucléaire : éclairage des locaux Diesel
  • Plateforme pétrolière : Eclairage général

  • Sucrerie : éclairage de la zone de transformation de l'alcool

  • Navire : éclairage des salles des machines
  • Terminal portuaire : éclairage des réservoirs de gaz naturel

Le produit en situation

Nos services

Conception et fabrication françaises

Produit conçu et réalisé en France, en circuit court, à partir de composants et matériaux durables, provenant essentiellement d'Europe. Fabrication, assemblage et contrôle de chaque luminaire assurés par nos équipes avec une traçabilité totale.

Garantie 5 ans dans les pires conditions

Produit certifié Atex Gaz zone 1, 2 et Poussière zone 21, 22 par un laboratoire indépendant. Garantie valable même en utilisation permanente 24h/24 et 7j/7 à la température maximale d'utilisation du produit.

100% démontable et réparable, directement sur site

Même après 15 ou 20 ans d'utilisation, chaque pièce, dont nous assurons la fourniture, peut être remplacée facilement, sans retour en usine. La promesse unique de profiter d’une solution d’éclairage à vie !

Références principales et téléchargements

Plaquette produit

Eulumdat (LDT)

Notice

Certificat
Tout télécharger

Version 2 presse-étoupes

IRC 80, 4000K

Ø (mm)Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
133 2000 677 SAB133 700 2000-840 PY 213 BRS 19910802 21 Fiche technique Plan STEP DS .TXT Tout télécharger
133 3100 677 SAB133 700 3100-840 PY 213 BRS 19910806 28 Fiche technique Plan STEP DS .TXT Tout télécharger
133 4100 1287 SAB133 1300 4100-840 PY 213 BRS 19910818 35 Fiche technique Plan STEP DS .TXT Tout télécharger
133 6200 1287 SAB133 1300 6200-840 PY 213 BRS 19910895 52 Fiche technique Plan STEP DS .TXT Tout télécharger
133 5100 1587 SAB133 1600 5100-840 PY 213 BRS 19910833 41 Fiche technique Plan STEP DS .TXT Tout télécharger
133 7700 1587 SAB133 1600 7700-840 PY 213 BRS 19910837 65 Fiche technique Plan STEP DS .TXT Tout télécharger

Version 1 presse-étoupe

IRC 80, 4000K

Ø (mm)Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
133 2000 677 SAB133 700 2000-840 PY 113 BRS 19910800 21 Fiche technique Plan STEP DS .TXT Tout télécharger
133 3100 677 SAB133 700 3100-840 PY 113 BRS 19910804 28 Fiche technique Plan STEP DS .TXT Tout télécharger
133 4100 1287 SAB133 1300 4100-840 PY 113 BRS 19910816 35 Fiche technique Plan STEP DS .TXT Tout télécharger
133 6200 1287 SAB133 1300 6200-840 PY 113 BRS 19910820 52 Fiche technique Plan STEP DS .TXT Tout télécharger
133 5100 1587 SAB133 1600 5100-840 PY 113 BRS 19910831 41 Fiche technique Plan STEP DS .TXT Tout télécharger
133 7700 1587 SAB133 1600 7700-840 PY 113 BRS 19910835 65 Fiche technique Plan STEP DS .TXT Tout télécharger

Cordon débrochable Atex

Précablage en HO7-RNF Xtrem équipé d'une prise Marechal® PNCX en extrémité. Prestation à commander séparément.

Longueur cordon (m)DésignationCode Fiche technique Plan STEP DS .TXT Tout télécharger
0,1 CABL HO7RNF-BK XTREM ATEX-PLUG 0.1M 3G1.5 CAB0288 Fiche technique Plan STEP DS .TXT Tout télécharger
1 CABL HO7RNF-BK XTREM ATEX-PLUG 1M 3G1.5 CAB0289 Fiche technique Plan STEP DS .TXT Tout télécharger
3 CABL HO7RNF-BK XTREM ATEX-PLUG 3M 3G1.5 CAB0290 Fiche technique Plan STEP DS .TXT Tout télécharger

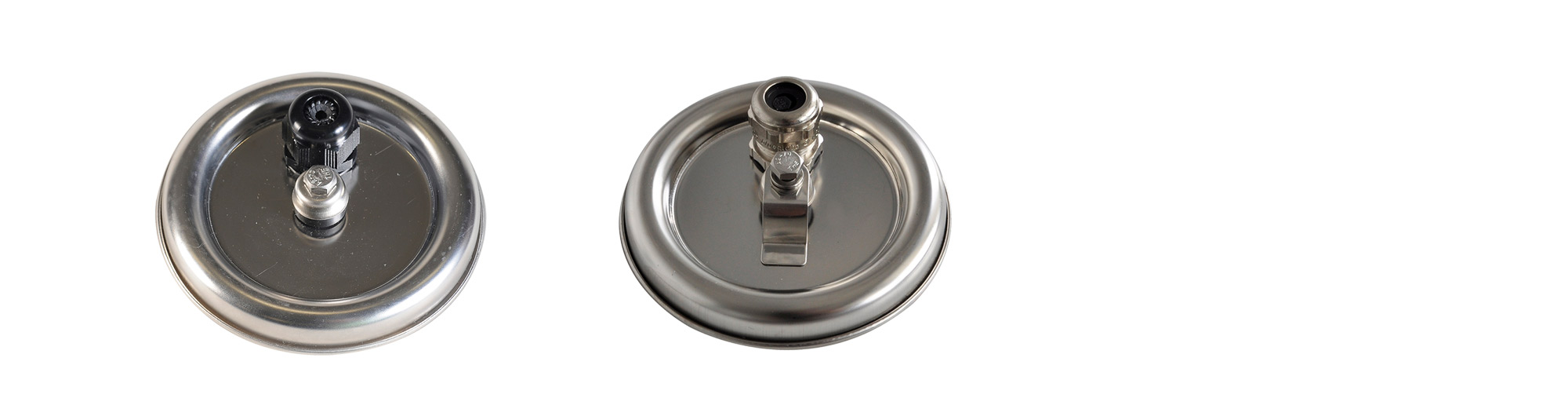

Entrées de câble

1 presse-étoupe

Polyamide capacité Ø8-13mm 113
Polyamide capacité Ø10-15mm 116
Laiton nickelé capacité Ø5-14mm 113LN

2 presse-étoupes dont 1 obturé

Polyamide capacité Ø8-13mm 213
Polyamide capacité Ø10-15mm 216
Laiton nickelé capacité Ø5-14mm 213LN

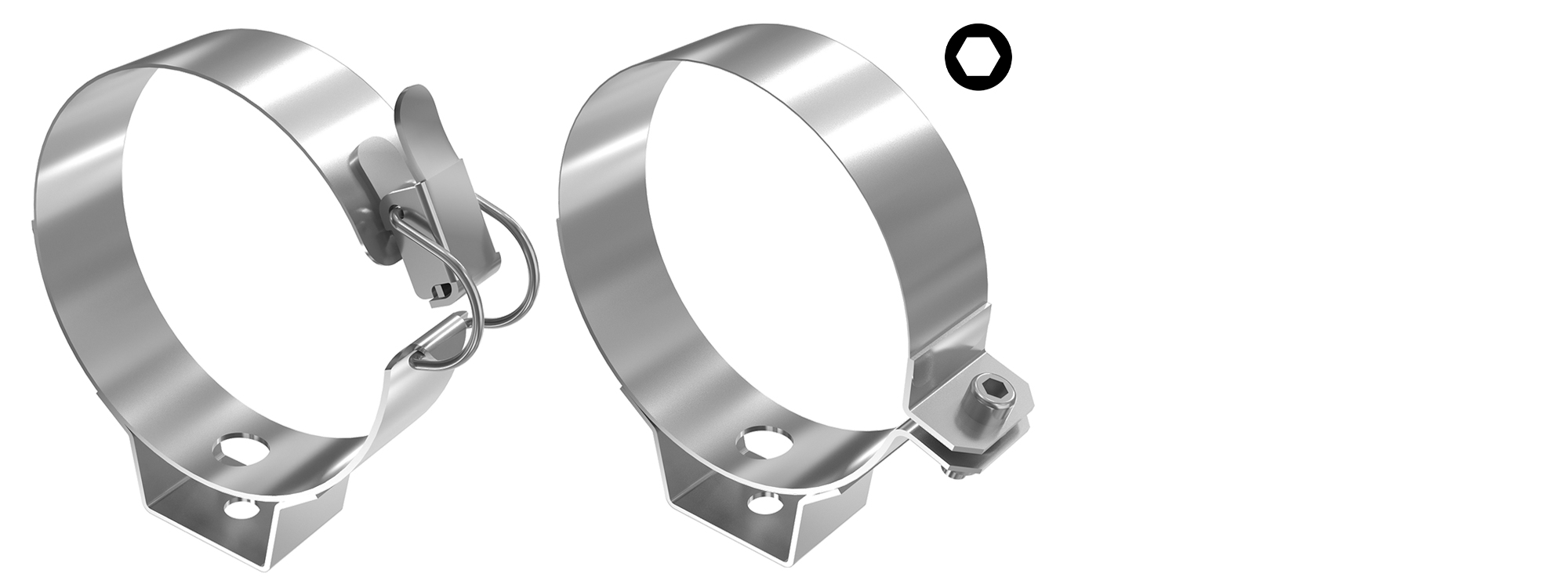

Colliers de fixation

Colliers renforcés à grenouillère BRS
Colliers renforcés à vis CHC BRV

Matériaux

Vasque verre borosilicaté IK07 PY
Vasque polycarbonate/PMMA coextrudés IK10 POME
Flasques et colliers en inox 304 L -
Flasques et colliers en inox 316 L MR

Température de couleur

4000K 840
Collier inox 304L pour fixation existante déportée de 30 cm maxi
1 collier ø133 CP00949
Toit de protection inox 304L plié
Longueur 800mm PU6362
Longueur 1400mm PU6286
Longueur 1700mm PU6363
Fixation inox 304L pour crosse tubulaire
Adaptateur ø1"1/4 (=42mm) PU4321
Adaptateur ø1"1/2 (=49mm) PU4083
Adaptateur ø2" (=60mm) PU4082

Spécifications techniques

Source
  • Modules LED démontables à haute efficacité (IRC>80, 3 SDCM)
  • 50 000h L80/B10 à température ambiante max.
Optique
  • Optique primaire diffusante satinée spécifique
Gestion thermique
  • Dissipateur thermique en aluminium
Appareillage
  • Driver haute fiabilité à sortie en courant constant, mécaniquement et thermiquement renforcé
  • Electronique compatible source centrale
  • Compatible sans restriction avec régimes de neutre TN, TT et IT
Alimentation
  • 198-264V 0/50/60Hz
Classe électrique
  • Classe I
  • Goujon soudé sur flasque d’entrée pour éventuelle liaison équipotentielle
Température d’utilisation
  • -20°C à +50°C

Raccordement
  • Par presse-étoupe ATEX en polyamide pour câble Ø 8 à 13 mm
  • Version 1 presse-étoupe : sur bornier 3 x 2,5 mm²
  • Version 2 presse-étoupes : sur bornier double étage 5x2,5mm²
Fixation
  • 2 colliers renforcés en inox, à grenouillère, à entraxe variable et permettant une orientation sur 360°
Maintenance moteur LED
  • Modules LED et driver facilement démontables
  • Ouverture hors tension en zone explosible

Vasque
  • Verre borosilicaté
Flasques et colliers
  • Inox 304L
Joints
  • EPDM peroxydé
Principes de construction
  • Enveloppe monobloc à haute résistance mécanique et chimique
  • Maintien de l’étanchéité durable par serrage axial

ATEX / IECEx
  • IEC 60079-0, IEC 60079-7, IEC 60079-18, IEC 60079-31
Marquage
  • II 2G Ex eb mb IIC T5 Gb - II 2D Ex tb IIIC T80°C Db IP66
Classe de température
  • T5 (Gaz)
Etanchéité
  • IP66, IP68, IP69K
Résistance aux chocs
  • IK07
Résistance au feu
  • Ininflammable
Résistance aux vibrations
  • Conforme aux conditions sévères de l’EN 60598-1 (tests selon CEI 60068-2-6)
