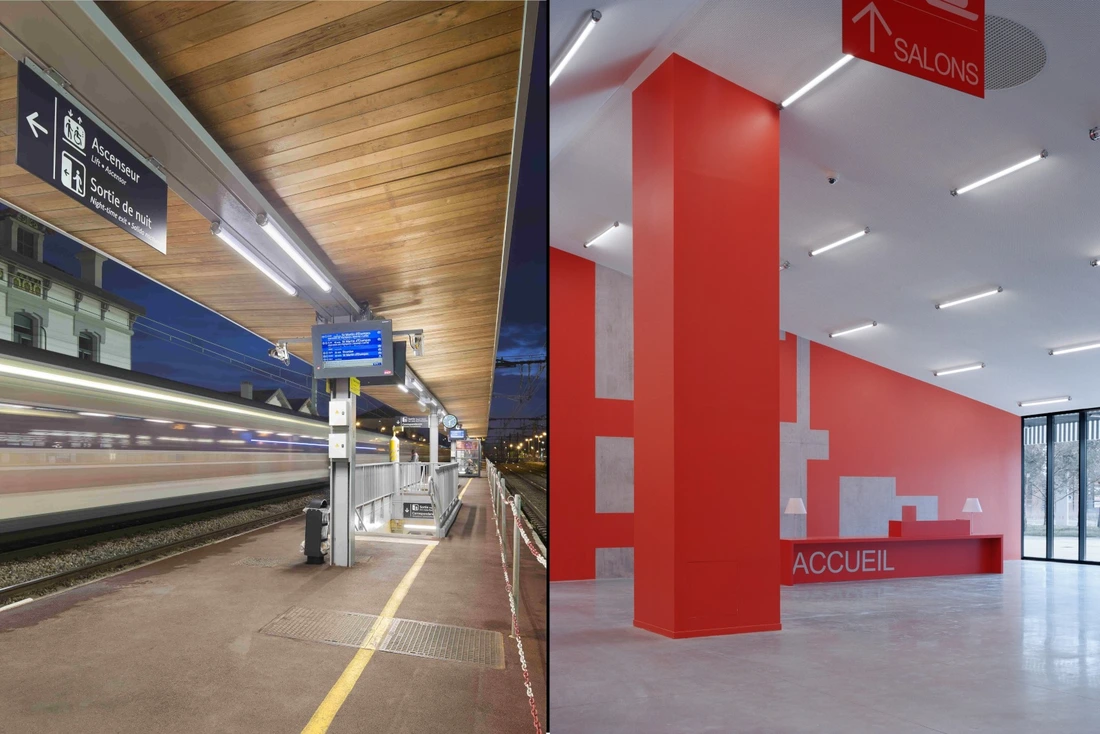

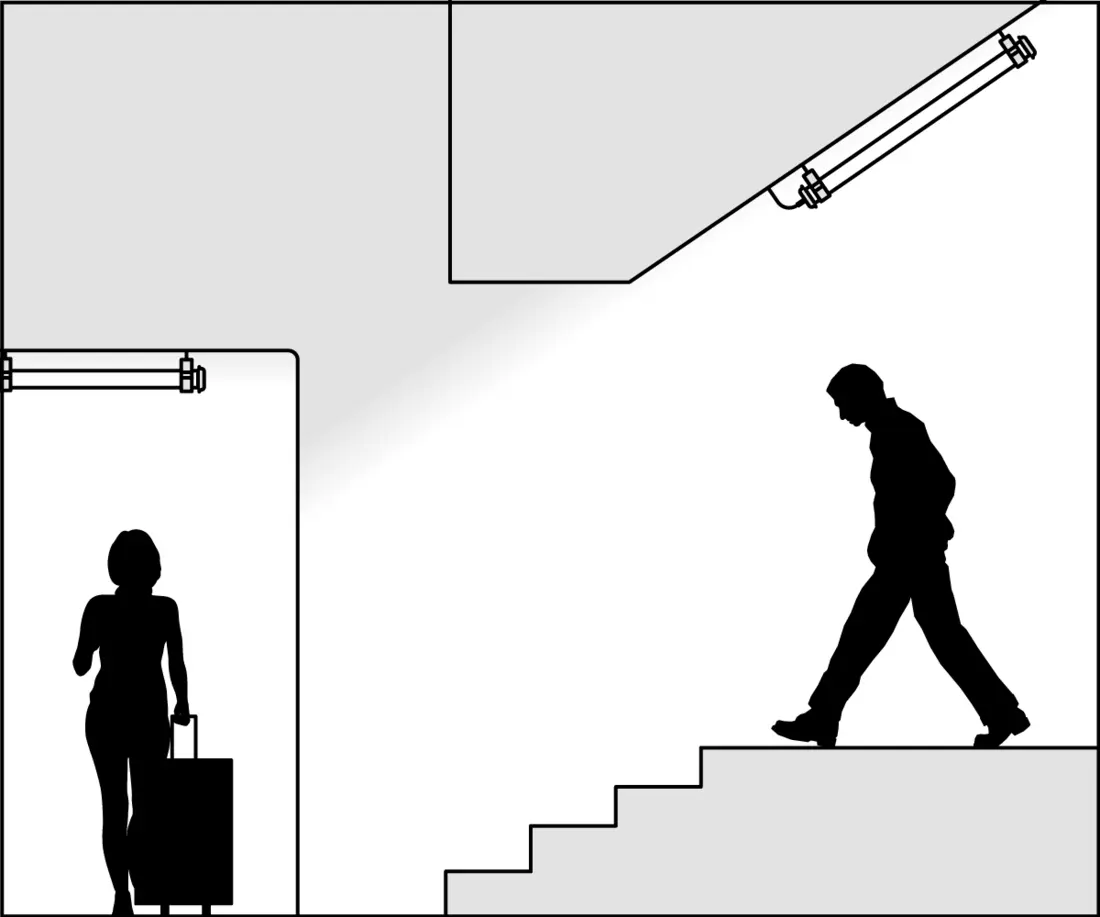

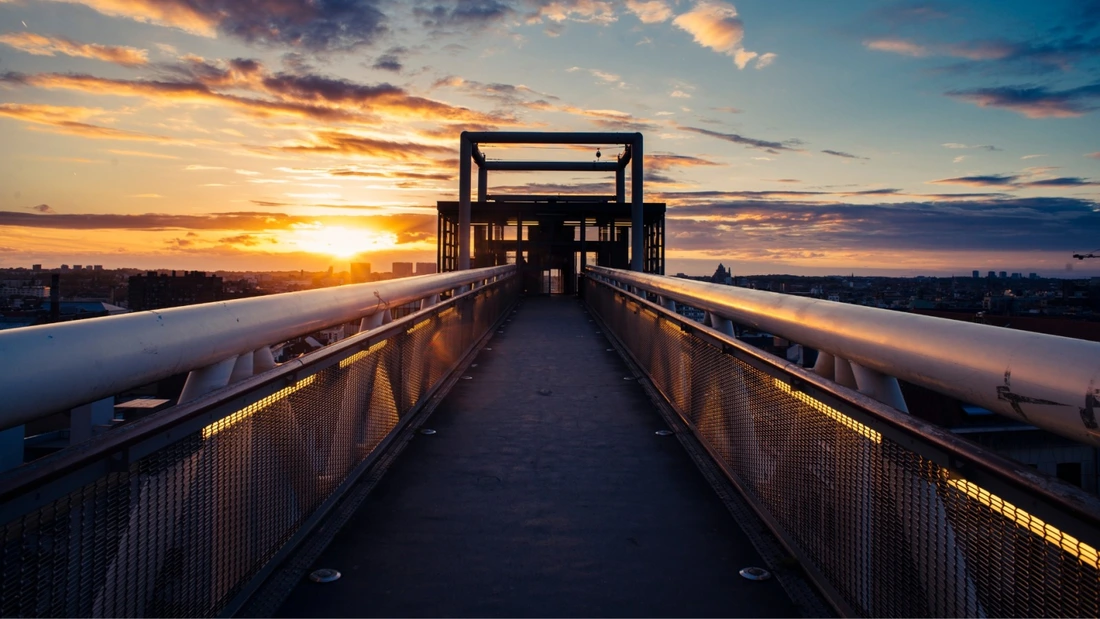

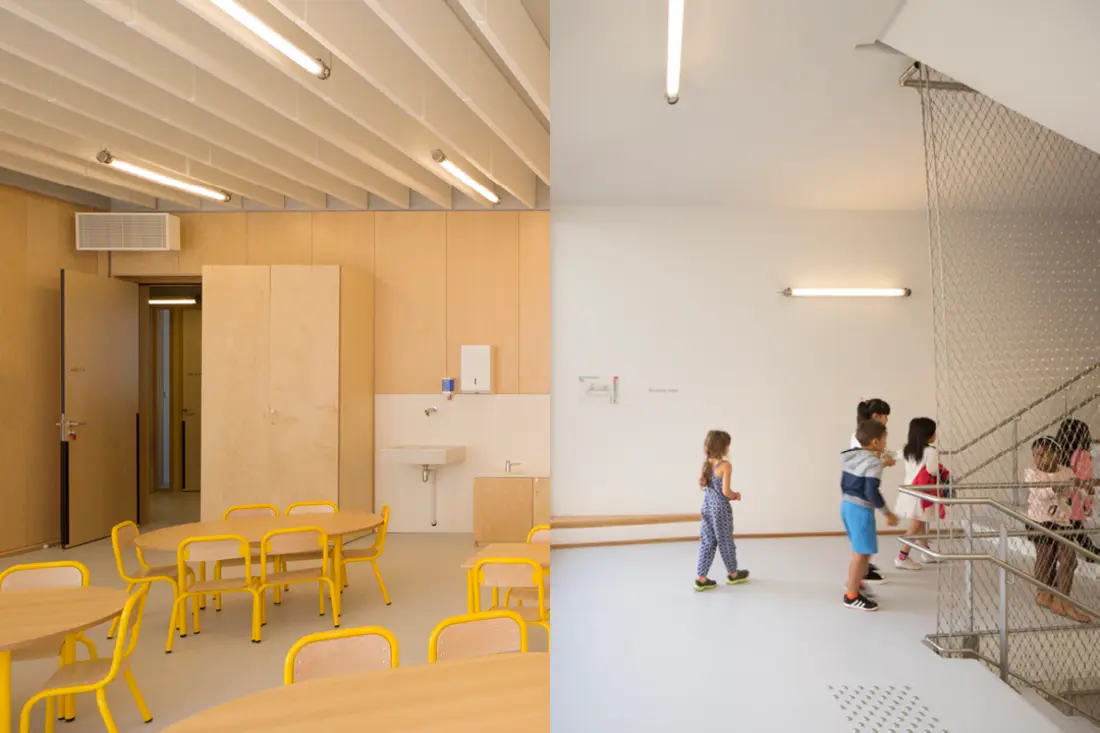

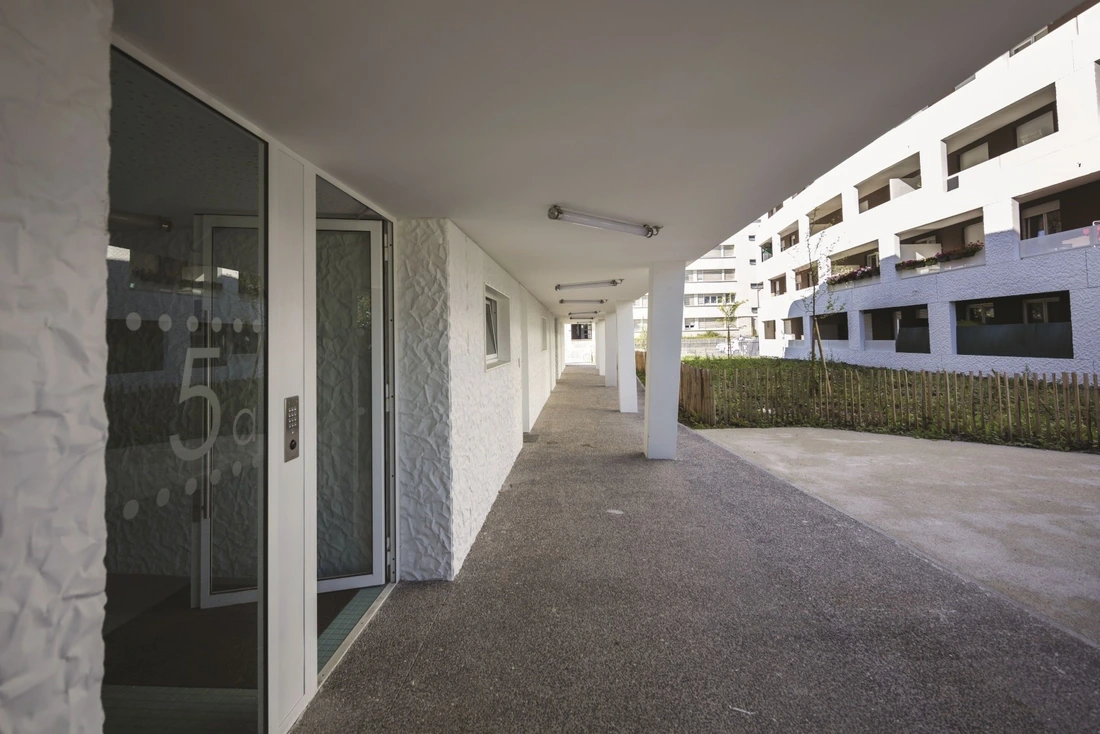

Le Turner éclaire les escaliers d'une tour de bureaux, les quais d'une gare, les accès et les places de stationnement d'un parking, les parties communes d'un immeuble d'habitation, le préau d'une école, les abris voyageurs d'un pôle multimodal, la cafétéria d'une aire d'autoroute…

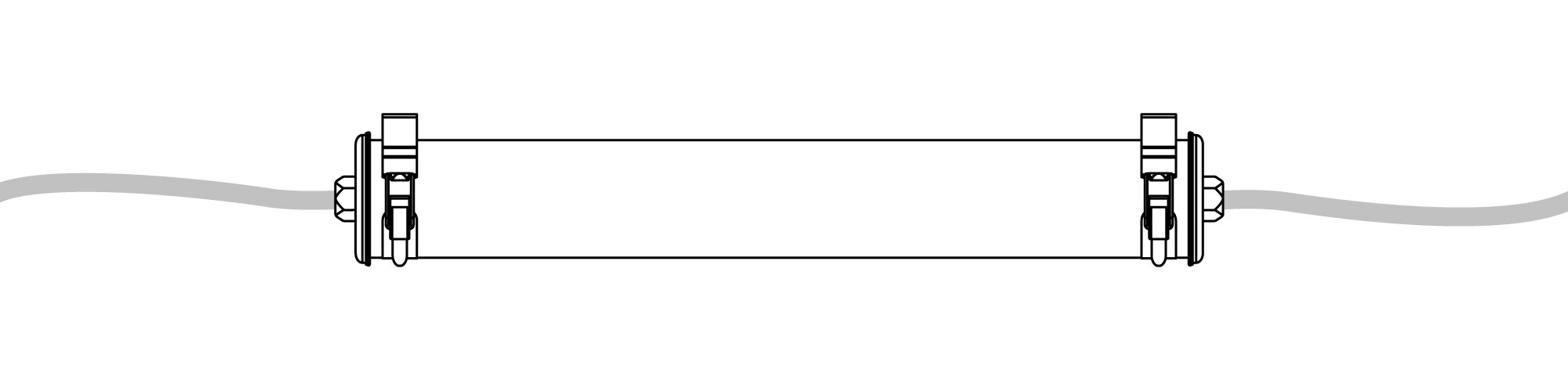

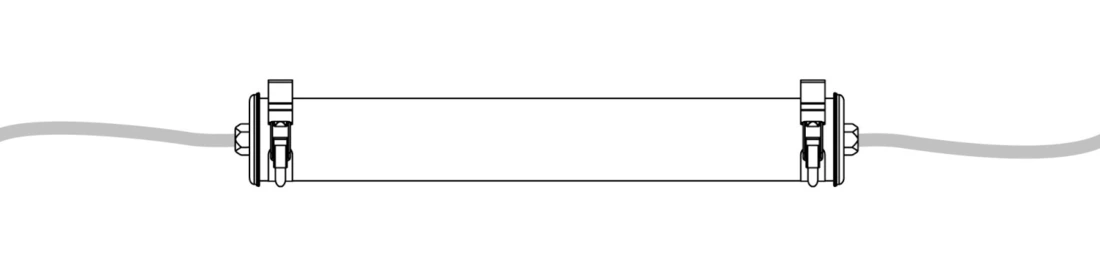

Applique ou plafonnier pour éclairage diffus ø 70

Le luminaire tubulaire Turner est le produit compact offrant le plus large éventail de possibilités. Élancé et discret, il cache sous son corps satiné un véritable concentré d'ingéniosité, proposant notamment en option un détecteur de présence intégré.

Accès aux informations produit

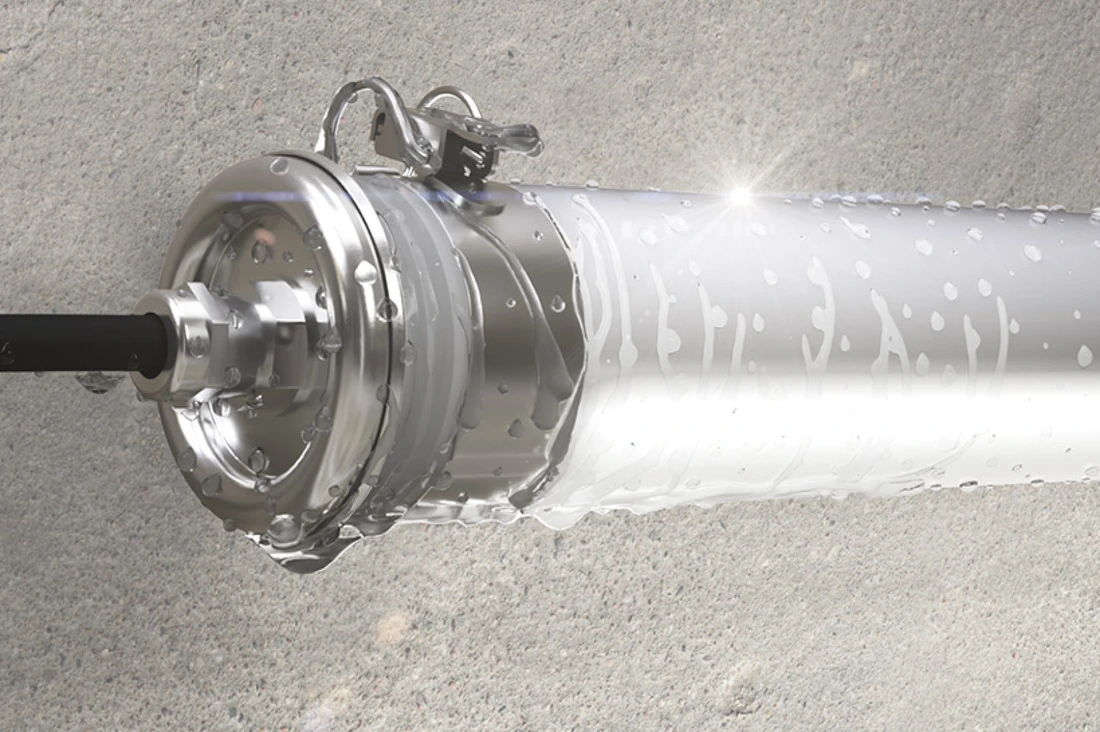

Un luminaire à l'épreuve du temps

Reconnu pour son extrême fiabilité et son étanchéité à toute épreuve, le Turner, comme tous les tubulaires Sammode, est idéal aussi bien en intérieur qu'en extérieur. Ses matériaux robustes (inox et vasque composite IK10) lui offrent une tenue dans le temps et une résistance aux UV et au vandalisme exceptionnelle.

Toutes les tailles pour éclairer tous les espaces

Disponible en 6 longueurs, par palier de 30 cm, le Turner s'adapte à tous les lieux et apporte confort lumineux et sécurité à l'ensemble des usagers. Compact, pour prendre place dans les moindres recoins ou au contraire élancé, dans l'esprit d'une ligne lumineuse dans une circulation.

Grande flexibilité d'installation

En applique, en plafonnier ou en suspension, le tubulaire Turner s’installe comme vous le souhaitez. Seul ou en ligne avec un câblage traversant, il est facile à raccorder avec son dispositif de connectique interne breveté. Pour plus de personnalisation, choisissez les flasques et colliers finition Coal ou teintez la lumière à l'aide d'un film interne coloré.

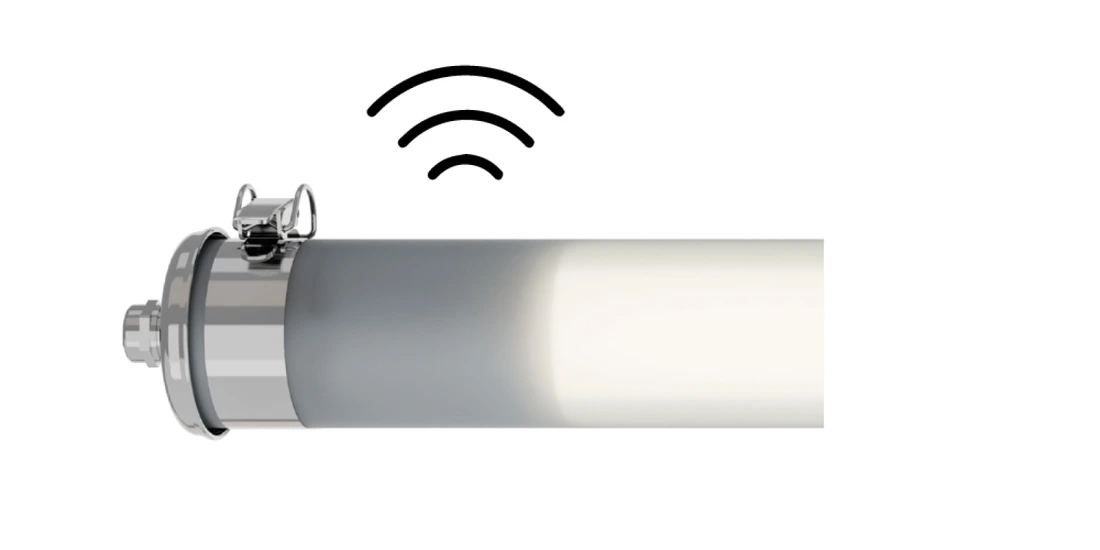

Un éclairage intelligent

Contrôlez vos luminaires en toute simplicité grâce à nos options de gestion d'éclairage spécifiquement sélectionnées pour leur durabilité et leur fiabilité. Gradation par protocole DALI 2 ou par Bluetooth Casambi, préavis d'extinction, détecteurs de présence… En apportant, pour longtemps, la juste lumière au bon moment, Sammode rend autant service à ses clients qu'à l'environnement.

Ingénieux et évolutif

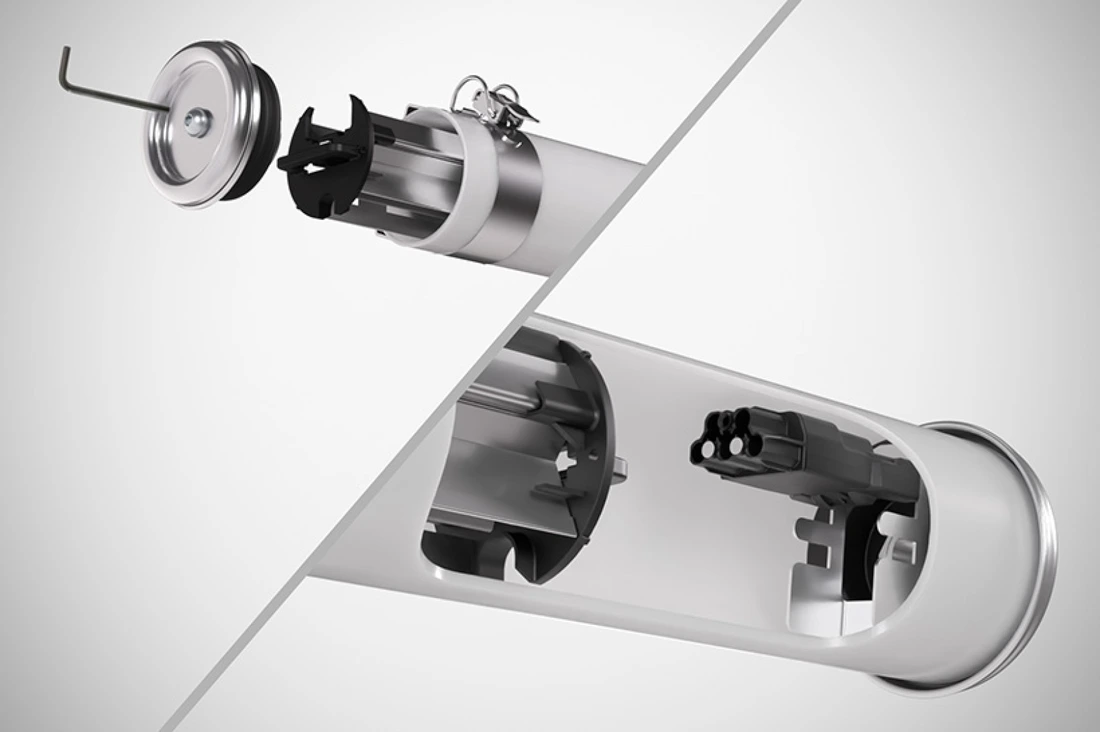

Le luminaire tubulaire Turner intègre un système breveté de connexion automatique de la platine pour permettre une installation rapide et en toute sécurité (système Close'n Connect©). Pour faire évoluer la platine interne et intégrer les prochaines technologies, ouvrez côté opposé, sans toucher au câble, pour préserver l'étanchéité. Résister, s'adapter, évoluer : le secret de la durabilité.

L’expertise Sammode

Conception et fabrication françaises

Produit conçu et réalisé en France, en circuit court, à partir de composants et matériaux durables, provenant essentiellement d'Europe. Fabrication, assemblage et contrôle de chaque luminaire assurés par nos équipes avec une traçabilité totale.

Garantie 8 ans Indoor-Outdoor

Parce qu'un projet architectural s'inscrit dans la durée, Sammode s'engage avec une garantie 8 ans valable aussi bien en usage intérieur qu'extérieur. Une promesse de robustesse, de pérennité et de fiabilité, en tous lieux et par tous les temps.

Entièrement réparable sur site et évolutif

A l'opposé du tout-jetable, les luminaires Sammode sont conçus comme des systèmes modulaires. L’intégration des dernières technologies devient possible en remplaçant uniquement les pièces nécessaires !

Références principales et téléchargements

Plaquette produit

Eulumdat (LDT)

Notice

Certificat
Tout télécharger

Versions à flux confortable

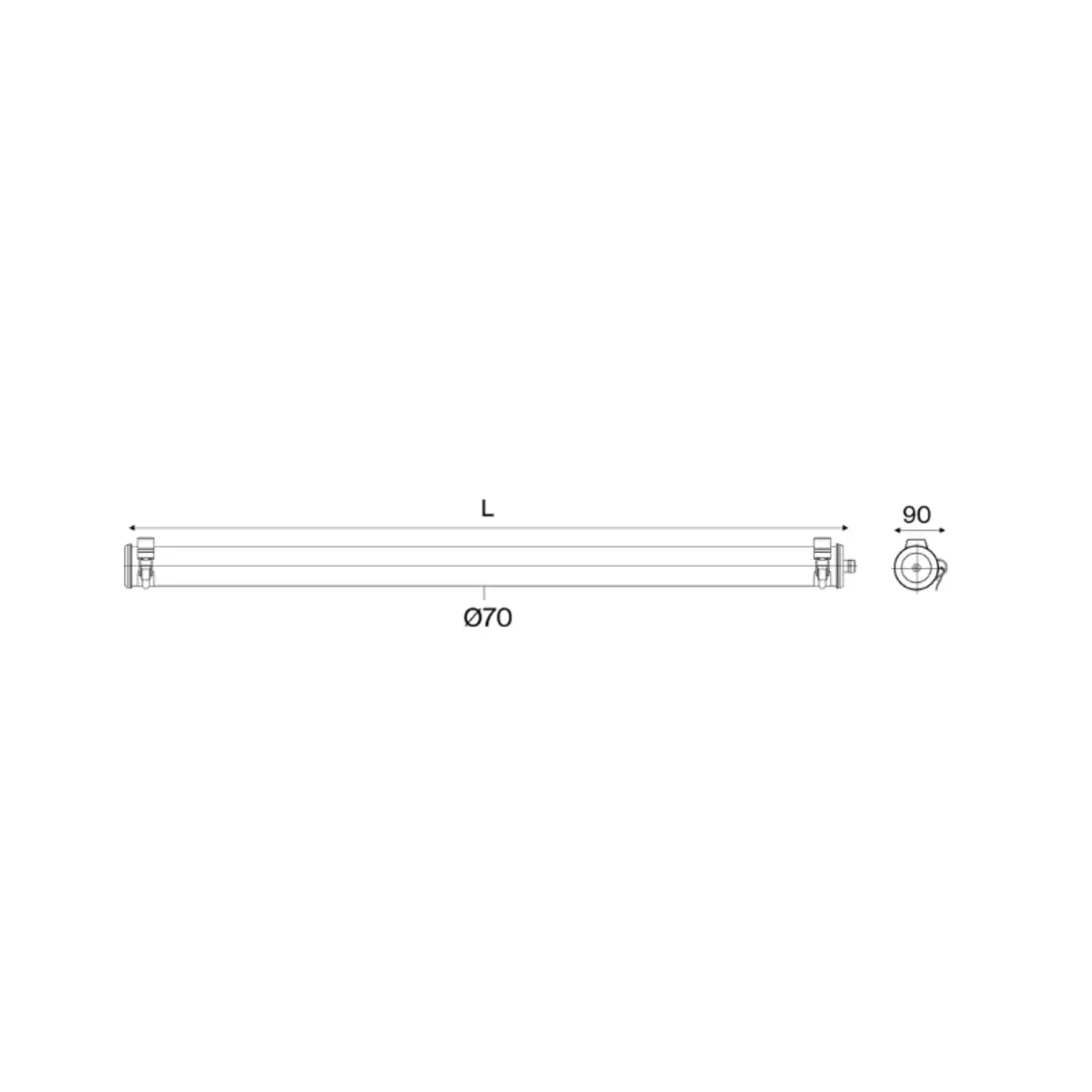

T (K)Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
3000 750 575 TURNER 70 575 750-830 14905091 8 Fiche technique Plan STEP DS .TXT Tout télécharger
3000 1000 715 TURNER 70 700 1000-830 14905088 9 Fiche technique Plan STEP DS .TXT Tout télécharger
3000 1500 995 TURNER 70 1000 1500-830 14905092 15 Fiche technique Plan STEP DS .TXT Tout télécharger
3000 2000 1275 TURNER 70 1300 2000-830 14905089 20 Fiche technique Plan STEP DS .TXT Tout télécharger
3000 2500 1560 TURNER 70 1600 2500-830 14905075 23 Fiche technique Plan STEP DS .TXT Tout télécharger
3000 3000 1840 TURNER 70 1850 3000-830 14905093 23 Fiche technique Plan STEP DS .TXT Tout télécharger
4000 750 575 TURNER 70 575 750-840 14905098 8 Fiche technique Plan STEP DS .TXT Tout télécharger
4000 1000 715 TURNER 70 700 1000-840 14905099 9 Fiche technique Plan STEP DS .TXT Tout télécharger
4000 1500 995 TURNER 70 1000 1500-840 14905100 15 Fiche technique Plan STEP DS .TXT Tout télécharger
4000 2000 1275 TURNER 70 1300 2000-840 14905074 20 Fiche technique Plan STEP DS .TXT Tout télécharger
4000 2500 1560 TURNER 70 1600 2500-840 14905076 23 Fiche technique Plan STEP DS .TXT Tout télécharger
4000 3000 1840 TURNER 70 1850 3000-840 14905101 23 Fiche technique Plan STEP DS .TXT Tout télécharger

Versions à flux renforcé

T (K)Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
3000 1050 575 TURNER 70 575 1050-830 14905102 9 Fiche technique Plan STEP DS .TXT Tout télécharger
3000 1400 715 TURNER 70 700 1400-830 14905103 15 Fiche technique Plan STEP DS .TXT Tout télécharger
3000 2100 995 TURNER 70 1000 2100-830 14905104 21 Fiche technique Plan STEP DS .TXT Tout télécharger
3000 2800 1275 TURNER 70 1300 2800-830 14905105 27 Fiche technique Plan STEP DS .TXT Tout télécharger
3000 3500 1560 TURNER 70 1600 3500-830 14905106 32 Fiche technique Plan STEP DS .TXT Tout télécharger
3000 4200 1840 TURNER 70 1850 4200-830 14905107 31 Fiche technique Plan STEP DS .TXT Tout télécharger
4000 1050 575 TURNER 70 575 1050-840 14905108 9 Fiche technique Plan STEP DS .TXT Tout télécharger
4000 1400 715 TURNER 70 700 1400-840 14905109 15 Fiche technique Plan STEP DS .TXT Tout télécharger
4000 2100 995 TURNER 70 1000 2100-840 14905110 21 Fiche technique Plan STEP DS .TXT Tout télécharger
4000 2800 1275 TURNER 70 1300 2800-840 14905111 27 Fiche technique Plan STEP DS .TXT Tout télécharger
4000 3500 1560 TURNER 70 1600 3500-840 14905112 32 Fiche technique Plan STEP DS .TXT Tout télécharger
4000 4200 1840 TURNER 70 1850 4200-840 14905113 31 Fiche technique Plan STEP DS .TXT Tout télécharger

Colliers de fixation

Colliers à grenouillère -
Colliers à vis CHC BCV
Colliers à vis Torx Tamper BCVT

Matériaux

Vasque en coextrudé de polycarbonate/PMMA pour un usage intérieur et extérieur (650°) -
Vasque en polycarbonate (960°C) PO
Flasques et colliers de fixation en inox 304 L -
Flasques et colliers de fixation en inox 316 L MR

Température de couleur

2700K 827
3000K 830
4000K 840

Classe électrique

Classe I CL1
Classe II -

Câblage traversant

Pour installation avec câblage traversant TR

Gestion d’éclairage

Gradation selon protocole DALI 2 RD
Gradation selon bouton-poussoir RS
Fonction préavis d’extinction (pour détecteur/minuterie) RC

Détecteur de présence

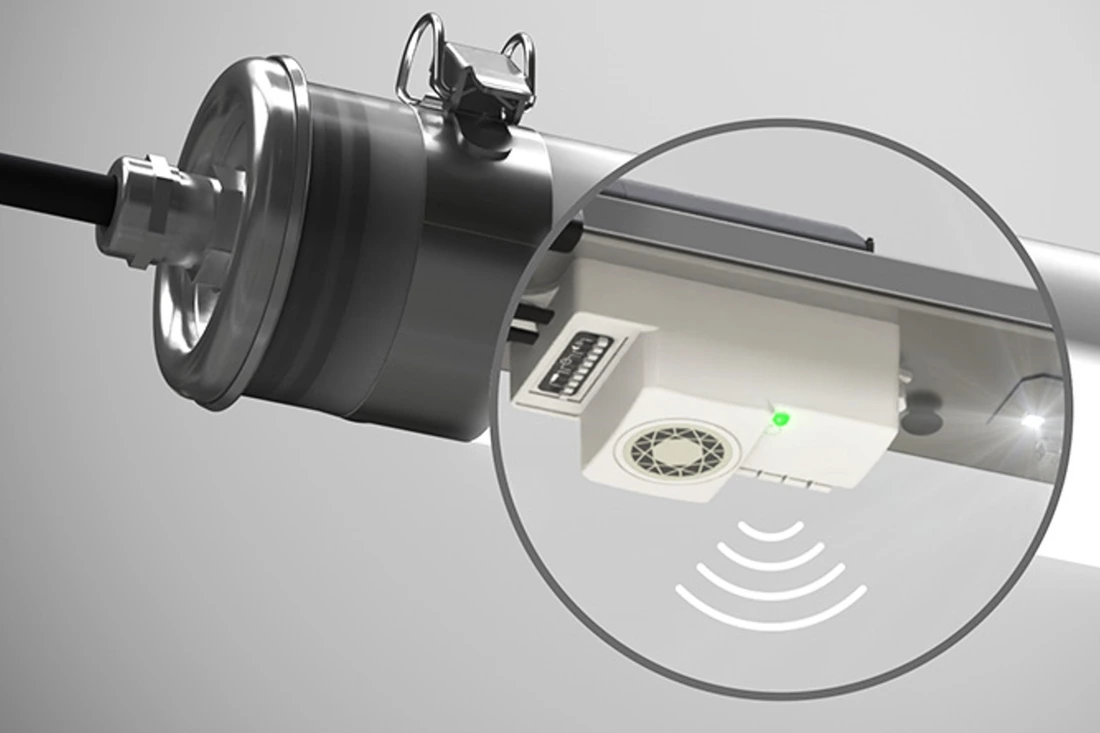

Détecteur de présence intégré (longueur augmentée de 85mm) SI
Kit de sortie de câble mural inox (IP40) 17500020

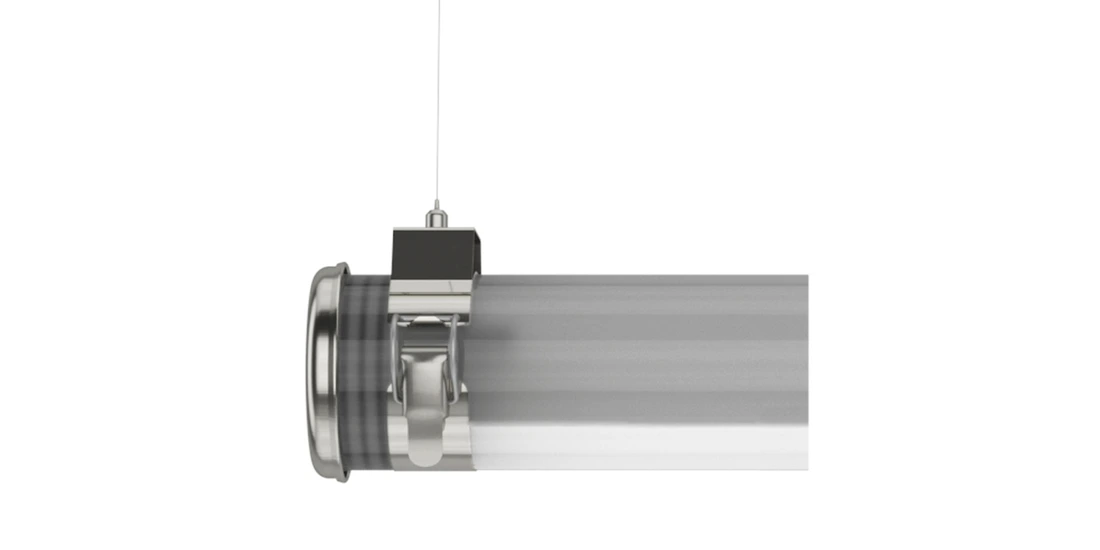

Kit de suspension horizontale (filins de 3m) 17500050
Précâblage 3m 3G1.5 (3 fils) Câble tressé en cuivre étamé CAB0008
Précâblage 3m 5G1.5 (5 fils) Câble tressé en cuivre étamé CAB0011

Spécifications techniques

Source
  • Modules LED démontables à haute efficacité (IRC>80, 3 SDCM)
  • 70 000 h L80/B10 à 25°
  • Risque photobiologique : aucun (RG0)
Optique
  • Vasque satinée spéciale LED
  • Light mixing chamber
Confort lumineux
  • Eblouissement maîtrisé : UGR ≤25
Appareillage
  • Driver à sortie en courant constant, non gradable
  • Electronique compatible source centrale. Modèles LSC pour éclairage de secours selon 60598-2-22 disponibles : nous consulter
Alimentation
  • 220-240V ±10% 0/50/60Hz
Classe électrique
  • Classe II
Température d’utilisation
  • -25°C à +35°C

Raccordement
  • Par presse-étoupe en laiton nickelé pour câble Ø 5 à 12 mm
  • Sur bornier débrochable 3 x 2,5 mm²
Fermeture
  • Fermeture par serrage de l’écrou sous presse-étoupe
Fixation
  • 2 colliers en inox à grenouillère (entraxe variable)
Maintenance moteur LED
  • Maintenance sans intervention sur le câble par extraction de la platine du côté opposé à l’alimentation
  • Système Close'N Connect breveté de connexion/déconnexion automatique à la fermeture
  • Modules LED et driver facilement démontables
  • Ouverture et fermeture rapide par une seule vis

Vasque
  • Coextrudé de polycarbonate/PMMA Ø70 pour usage intérieur et extérieur
Flasques et colliers
  • Inox 304L

Etanchéité
  • IP66, IP68, IP69K
Résistance aux chocs
  • IK10
Résistance au feu
  • 650°C

ULR = 6%
